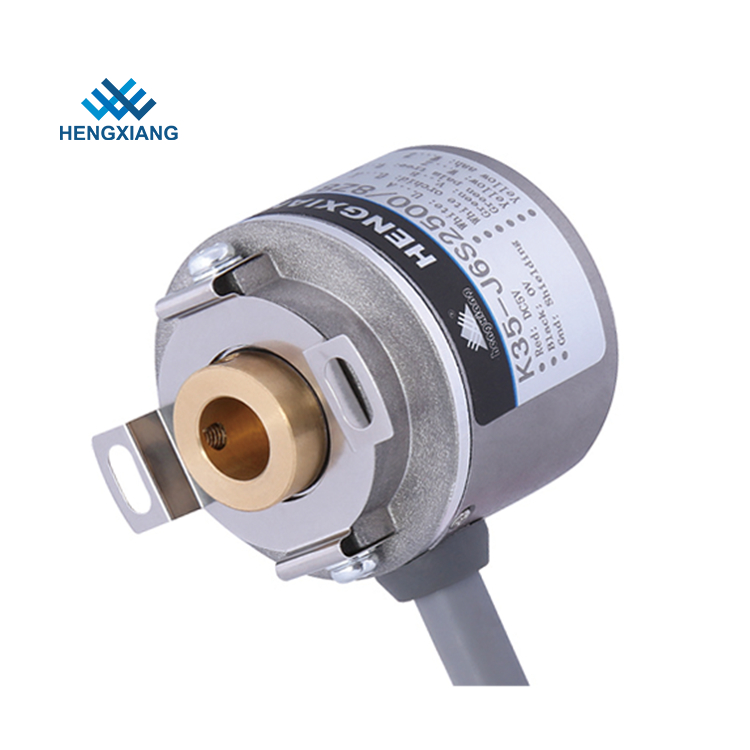

External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring

Resorte plano ciego rotatorio miniatura externo del agujero 8m m 40m m del codificador K35 del diámetro 35m m

Productos - Codificador rotatorio miniatura
  • Alta luz

    Pequeño codificador rotatorio

    ,

    codificador rotatorio simple

  • Tipo del codificador
    Pequeño codificador rotatorio
  • Diámetro externo
    35m m
  • Dimensión de la instalación
    40m m (placa 35T40 de la primavera); 29m m (35T29)
  • Fase de salida
    Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w
  • Diámetro hueco del eje
    6m m, 8m m; 10m m
  • Tipo hueco del eje
    Agujero ciego
  • Peso neto
    Sobre 100g (con el paquete)
  • Certificación
    CE,ISO9001
  • Lugar de origen
    Shanghai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    Codificador de eje del hueco K35
  • Cantidad de orden mínima
    codificador 1pcs para comenzar orden
  • Precio
    negotiable
  • Detalles de empaquetado
    cada 1 pedazo fue embalado en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    D/A, D/P, T/T, Western Union, tarjeta de crédito, Master Card, Paypal, etc
  • Capacidad de la fuente
    pedazos 100K por año

Resorte plano ciego rotatorio miniatura externo del agujero 8m m 40m m del codificador K35 del diámetro 35m m

  • External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring
  • External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring
Obtener precio Contactar ahora

Resorte plano rotatorio miniatura externo ciego del codificador K35 40m m del diámetro 35m m del agujero 8m m



Características dominantes del codificador del motor servo K35

Vida del transporte: 1.5x109 revs en la carga clasificada (100000hrs en 2500RPM)

Temperatura ambiental: Funcionamiento: - 20 ~+80°; almacenamiento: - 25 ~+90°

Vibración (aguante): Amplitud 0.75m m, 5-55Hz, 2 horas para de tres ejes individualmente

Calcetín (aguante): 490m/s2, ms 11 tres veces para X, Y, dirección de Z individualmente

Certificación: CE

Revolución superior: 5000RPM

Marca al ratio de espacio: el 45% al 55%

Carga de eje: 30N radial; 20N axial



Un cierto número de modelo relacionado del codificador K35

Placa 35T40 de la primavera de K35-J12C2500/8B6 DC5V

Placa 35T29 de la primavera de K35-J12L2000/4B8 DC5V

Placa 35T29 de la primavera de K35-J3N2500/16B10 DC5-12V

Placa 35T29 de la primavera de K35-J3F1200B6 DC12-24V

Placa 35T29 de la primavera de K35-J6S2500/8B8 DC5V

Placa 35T40 de la primavera de K35-J6C2000B10 DC5V

Placa 35T29 de la primavera de K35-J6E720B6 DC8-30V

Placa 35T40 de la primavera de K35-J12C1000/4B8 DC5V

Placa 35T40 de la primavera de K35-J12L2048/6B10 DC5V





Especificación

Artículos Parámetros básicos
Marca HENGXIANG
Tipo del codificador Codificador ampliado
Diámetro externo 35m m
Grueso 35m m
Dimensión de la instalación 40m m (placa 35T40 de la primavera); 29m m (35T29)
Tipo hueco del eje agujero ciego
Diámetro hueco del eje 6m m, 8m m; 10m m
Resolución 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8
Fase de salida Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w
Voltaje de fuente DC5V Y DC8--30V
Tipo del mercado Cable hacia fuera del lado
Modo de salida NPN/PNP (salida de colector abierto)
Salida del voltaje
Salida de vaivén
línea de impulsión (26LS31) TTL
línea de impulsión (DC8-30V) HTL
La fase ABZ de TTL (DC5V) está detrás de la fase UVW
Grado de la protección IP50
Longitud de cable 500m m



Resorte plano ciego rotatorio miniatura externo del agujero 8m m 40m m del codificador K35 del diámetro 35m m 0



Nuestros factores de venta

  • Certificado de la patente del modelo para uso general
  • Poseer marca y marca única
  • Certificación del CE para todos los modelos
  • Fecha de la pronta entrega
  • inspección completa del 100% antes del envío
  • Clientes de cerca de 200 países
  • IS09001: Certificación 2015



Sobre la vibración del codificador

Vibración que actúa en un pulso incorrecto de la causa del codificador siempre fácilmente.

Tenemos que prestar tan más atención al lugar de trabajo del codificador.

Más el pulso por ronda, el espaciamiento maravilloso más estrecho de la reja, el efecto del mineral al codificador por la vibración, cuando la velocidad del motor es baja o aún parada, la vibración actuando en el eje del codificador o el codificador que la cáscara causaría la vibración de rejilla, de esta manera, codificador pudieron mostrar la señal de pulso incorrecta.



Sobre nuestra fábrica

  • Poseer marca de codificador de “HENGXIANG”
  • Tiene ISO9001: Certificado 2000 del sistema de gestión de la calidad y certificación del CE
  • La invención patenta cinco y el modelo para uso general patenta cinco
  • Nuevo y de alta tecnología de los logros de la transformación proyecto de Shangai pasajera.
  • Nuestra blanco: El requisito del cliente de la reunión, creando valor social, clientes de servicio atento y la realización provechosa para ambas partes.
  • Localizado en la ciudad de Shangai
  • 20-30 trabajadores experimentados
