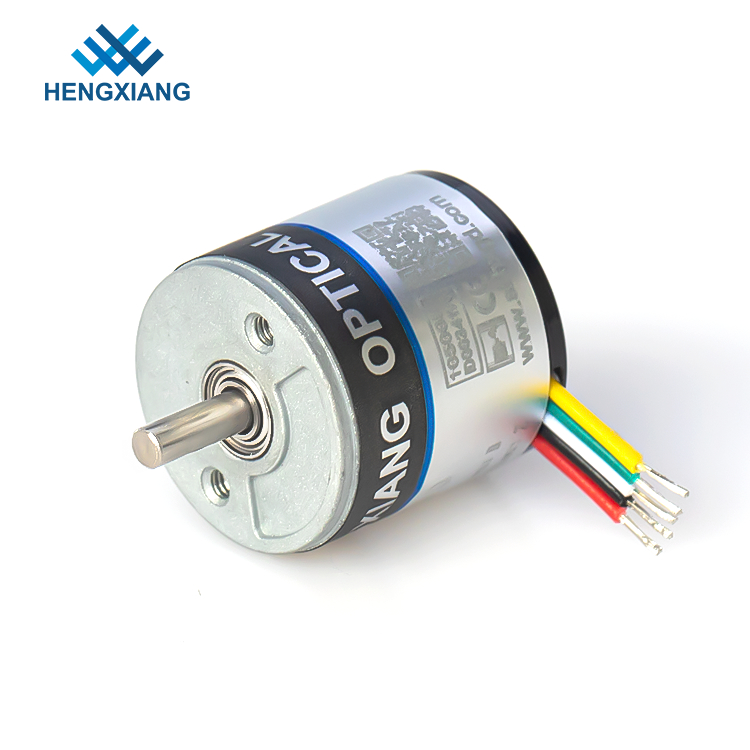

DC24V  1600 Ppr Optical Rotary Encoders Aluminium Alloy Shelled

La aleación 1600 de aluminio rotatoria óptica de los codificadores de DC24V Ppr descascó

  • Alta luz

    codificadores rotatorios ópticos 1600 del ppr

    ,

    Codificadores rotatorios ópticos de DC24V

    ,

    codificadores 1600 de eje ópticos del ppr

  • Lugar de origen
    Shangai, China
  • Tipo
    Codificador rotatorio
  • Resolución
    hasta 1600ppr
  • Salida
    N
  • Longitud de cable
    150m m (cable de cinta)
  • Nivel de la protección
    IP50
  • Fase de salida
    , B, Z
  • Frecuencia superior de la respuesta
    100KHZ
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    Hengxiang
  • Certificación
    CE,ISO9001
  • Número de modelo
    S18
  • Cantidad de orden mínima
    PC 1
  • Precio
    Consult us
  • Detalles de empaquetado
    cada uno 1 pedazo fue embalada en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacidad de la fuente
    pedazos 100K por año

La aleación 1600 de aluminio rotatoria óptica de los codificadores de DC24V Ppr descascó

Codificador rotatorio óptico ampliado S18 DC5-24V del mejor precio hasta 1600ppr




Producción Paramenters

Marca HENGXIANG
Dimensiones externas Diámetro externo: 18m m
Grueso: 18m m
Diámetro sólido del eje: ⌀2.5mm
Resolución 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600
Fase de salida Fase A, B, Z
Voltaje de fuente DC5V; DC8-30V
Outlettype Cable hacia fuera del lado
Cable hacia fuera de la parte posterior
Modo de salida Salida del circuito abierto del colector (NPN &PNP)
Temperatura ambiental Temperatura de funcionamiento: -20~+80° (no congelación)
Temperatura de almacenamiento: -25~+85° (no congelación)
Humanidad ambiental Funcionamiento y almacenamiento: 35~85%RH (sin condensación)
Frecuencia superior de Resonse 100kHz máximo
Rev superior 5000rpm
Grado de la protección IP50
Consumo actual 50mA máximo
Tiempo de caída de la subida 100nsec máximo
Carga de eje Parte radial: 2N; Axial: 2N
Vibración (aguante) Amplitud 0.75m m, 10-50Hz, 1 hora para la dirección de X/Y/Z individualmente
Choque (aguantar) 49/m/s2, tres veces para X, Y, dirección de Z individualmente
Material del eje acero inoxidable 304
Longitud de cable 150m m
Shell Aleación de aluminio
Paquete Caja del cartón
Peso neto Sobre 20g (con el paquete)
Certificación CE



Principio de codificador
Un codificador rotatorio ampliado hace salir una determinada cantidad de pulsos por la revolución. El más alto este número de PPR, más pequeño es el ángulo entre cada pulso. Este número de PPR se fija para los codificadores ampliados ordinarios. Los codificadores ampliados programables pueden ajustar este valor a un número deseado por un cambio de software.
La mayoría de los codificadores ampliados tienen hoy un de vaivén (HTL) o el conductor de la salida RS422 (TTL), éstos ha substituido la mayor parte de los más viejos circuitos de salida como el colector abierto NPN, colector abierto PNP, salida del voltaje.
Los circuitos de vaivén (HTL), también conocidos como tótem, proporcionan un nivel de señal que corresponda al voltaje de fuente aplicado. El voltaje de fuente se extiende típicamente de 8 a 30 VDC.

Con las conexiones apropiadas que usted puede utilizar el interfaz de vaivén para substituir los circuitos abiertos verdaderos del colector usando un diodo externo conectado de una manera de limitar la dirección de la corriente para los circuitos RS422 (TTL) proporcione un nivel de señal constante de 5 V que no sea dependiente en el voltaje de fuente. Dos gamas del voltaje de fuente pueden ser seleccionadas: De 4,75 a 5,5 VDC (puede ser utilizado para substituir conductores de la salida de colector abierto) o de 8 a 30 VDC. Usando señales de diferencial la salida cumple completamente al estándar RS422.

Fecha de producción
1. para 1-10 muestras: 3-5 días laborables
2. para la producción en masa 20-50: 7-10 días laborables
3. para encima 100pcs, la producción será discutida con los clientes y la nave a tiempo

Condiciones de pago:
1. T/T, unión occidental, tarjeta de crédito, Paypal, etc
2. 3-5 días laborables después de que pago recibido
3. los codificadores estarán una vez listos enviado

Envío
Las mercancías pueden enviado vía TNT, Fedex, UPS, DHL, el ccsme, el etc.
Usted podría seleccionar el expreso según sus requisitos si colector de la carga
Si usted no tiene ninguna cuenta del mensajero, comprobaremos y encontraremos un la más barato y una seguridad expresos para usted.
Nuestra fábrica tiene descuento del 30% con la mayoría de la compañía de mensajero, así que el precio podría ser tan barato como sea posible.


Más información
Si usted está buscando más información sobre nuestra fábrica o sobre nuestros productos, nos entra en contacto con por favor o nos envía por correo electrónico ahora, le contestaremos cuanto antes.
