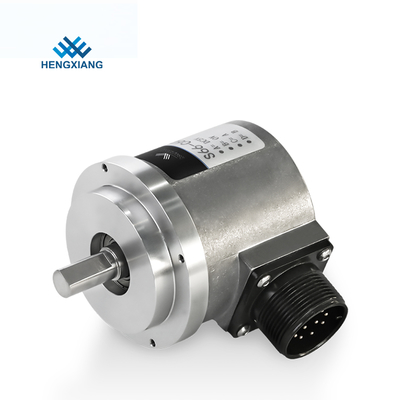

pulso 23040ppr S66 del eje de 10m m alto del codificador ampliado sólido de la trama

Codificador sólido del pulso del eje 10m m 23040ppr S66 de los codificadores ampliados del codificador de la trama alto



POR QUÉ ELIJA HENGXIANG?.

* la respuesta rápida recibió una vez la pregunta de la cita del cliente
* equipo profesional del ingeniero, solucionar sus problemas en cualquier momento
* estrictamente inspección antes del envío
* diversos modelos del codificador que se seleccionarán
* plazo de ejecución corto
* estándar de alta calidad



Modelo Selection Guide



Dimensiones de fabricación

Producto Paramenters

Artículos	Parámetros básicos
Marca	HENGXIANG
Tipo del codificador	Codificador ampliado
Diámetro externo	66m m
Grueso	58m m
Longitud del eje	18m m
Diámetro sólido del eje	8m m (forma de D)
Resolución	9; 20; 30; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 720; 1000
	1000; 1024; 1200; 1250; 1440; 1800; 2000; 2048; 2500; 2880; 3000;
	3600; 4000; 4096; 5000; 5760; 8192; 10000; 11520; 16384; 20000; 23040
Fase de salida	Fase A+, B+, Z+, z de la a b
Voltaje de fuente	DC5V; DC8~30V
Outlettype	cable radial
	zócalo radial
Modo de salida	Salida del circuito abierto del colector
	Salida del voltaje
	Salida de vaivén
	TTL (DC5V)   HTL (DC8-30V)
Grado de la protección	IP50; IP65
Longitud de cable	el 1M (la longitud de cable se podría añadir apropiadamente cerca
	requiera, pero necesita el pago individualmente)
Consumo actual	100mA MAX
Frenquency superior de la respuesta	300KHZ
Ondulación permisible	≤3%rms
Voltaje de la carga	≤DC30V
Fuerza del aislamiento	AC500V 60s
Resistencia de aislamiento	10MΩ
Tierra	no conectar con el codificador
Marca al ratio de espacio	el 45% al 55%
comenzar el esfuerzo de torsión	menos que 5x 10-3 N.m
Momento de Intertia	menos que 3x 10-6kg.m2
Carga de eje	30N radial; 20N axial
Revolución superior	≤5000rpm; IP65≤3000r RPM
Llevar vida	el ⁹ 1.5✖️10 revs en la carga clasificada (100000hours en 2500RPM)
Temperatura ambiental	Funcionamiento: - 20 ~+80°; almacenamiento: - 25 ~+85°
Humedad ambiental	Funcionamiento y almacenamiento: 35-85%RH (noncondensing)
Vibración (aguante)	Amplitud 0.75m m, 5-55Hz, 2 horas para X, Y, dirección de Z individualmente
Calcetín (aguante)	490m/s2, ms 11 tres veces para X, Y, dirección de Z individualmente
Material del eje	Acero inoxidable
Shell Material	Muere la fundición de aluminio
Longitud de cable	1000m m (cable con proteger)
Certificación	CE
paquete	Caja del cartón
Peso neto	Sobre 370g (con el paquete)

FAQ

Q1: ¿Cuáles son nuestras fuerzas?

A1: Garantía de calidad del ※ -- Los productos han pasado las certificaciones autoritarias de CE-ATC, del ISO, de QMS, del etc. por la prueba de tercera persona 　　 instituciones.

※ Leading Technology -- con nueva tecnología del R&D del sensor de la alta precisión y el equipo de diseño profesional, mejorando constantemente funcionamiento, 21 años se centran en la calidad, 3 patentes de la invención 17 patentes del uso.

※ Específico - con capacidad técnica madura y experiencia rica del desarrollo, podemos adaptar los codificadores para diversas necesidades de la precisión en el diverso equipo mecánico.

Servicio eficiente del ※ - hacer el uso completo de los recursos existentes de la información sobre el medio ambiental unificó el planeamiento, especificaciones unificadas, construcción unificada, ahorrador de tiempo y eficiente.

Q2: ¿Qué podemos hacer para usted?

A2: Podemos proveer de usted servicios en el campo del elevador, del motor, del CNC, de la materia textil, del robot, del viento, de la planta médica, de fabricación equipo y de otras industrias de la tecnología de la automatización.

Q3: ¿Cómo seleccionar un modelo correcto del codificador?

A3: Un modelo correcto del codificador se basa en diversos usos y los parámetros, usted podría entrarnos en contacto con para el soporte técnico si usted tiene cualquier pregunta.

Q4: ¿Usted ofrece el soporte técnico?

A4: Sí, tenemos el técnico profesional que puede solucionar todas sus dudas.
