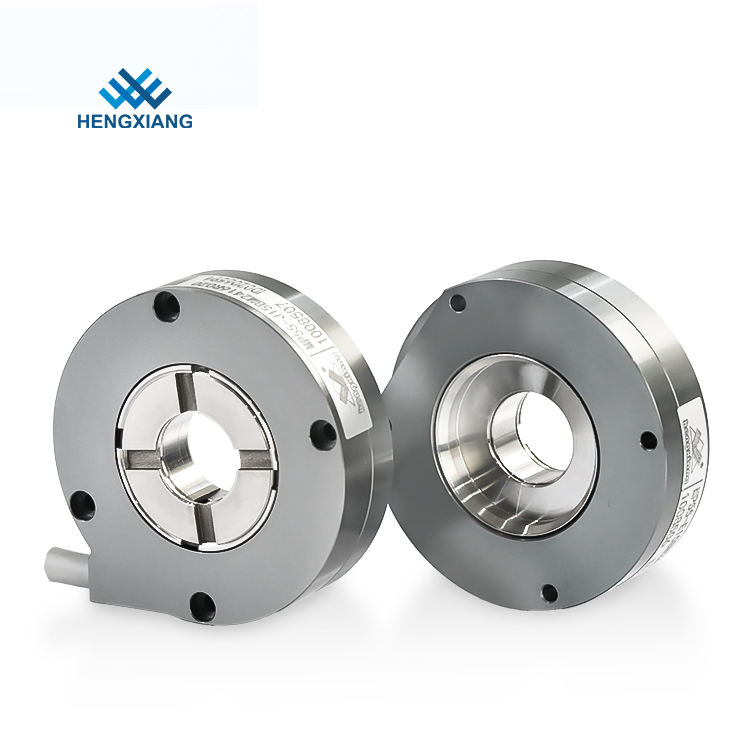

Though Hole Multi Turn Absolute Encoder MP55 24 16bits Servo Motor Robot

Aunque robot absoluto del motor servo 16bits del codificador MP55 24 de la vuelta multi del agujero

  • Alta luz

    Codificador absoluto de la vuelta multi

    ,

    Absoluto a través del codificador del agujero

    ,

    Codificador absoluto del eje del hueco del robot

  • Diámetro externo
    55m m
  • Grueso
    14.5m m
  • Dimensión de la instalación
    49.2m m
  • Tipo hueco del eje
    A través del agujero
  • Diámetro hueco del eje
    14m m; 15m m; 19m m; 20m m; 24m m
  • Resolución
    de varias espiras: 1716=17+16Bit, 1916=19+16Bit, 2016=20+16Bit, 2216=22+16Bit, 2416=24+16Bit
  • Comunicación
    B=BISS-C; S=SSI
  • Conexión eléctrica
    Zócalo radial
  • Modo de salida
    S=single-turn
  • Protección
    IP50
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    MP55
  • Cantidad de orden mínima
    codificador 1pcs para comenzar orden
  • Precio
    negotiable
  • Detalles de empaquetado
    cada uno 1 pedazo fue embalada en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    D/A, D/P, T/T, Western Union, tarjeta de crédito, Master Card, Paypal, etc
  • Capacidad de la fuente
    pedazos 100K por año

Aunque robot absoluto del motor servo 16bits del codificador MP55 24 de la vuelta multi del agujero

Aunque robot absoluto del motor servo del codificador MP55 24+16bits de la vuelta multi del agujero





  • Uso

    Motor servo, robot y otras automatizaciones industriales.

  •

    Característica:

    MP55 tiene diseño suave mecánico de la conexión para el diámetro externo, el codificador absoluto fotoeléctrico de la alta precisión, que puede solucionar el problema de la instalación en espacio limitado con el requisito bajo para montar el eje.

    El tamaño de montaje de MP55 es 49.2m m, y ambos se montan con 4pcs de los pernos M2.5*12. Usted puede elegir el producto derecho según sus necesidades de la instalación.



☆ los parámetros de MP55

Artículos Parámetros básicos
Marca Hengxiang
Tipo del codificador Codificador absoluto
Diámetro externo 55m m
Grueso 14.5m m
Dimensión de la instalación 49.2m m
Tipo hueco del eje A través del agujero
Diámetro hueco del eje 14m m; 15m m; 19m m; 20m m; 24m m
Resolución solo-vuelta: 17Bit, 19Bit, 20Bit, 22Bit, 24Bit
de varias espiras: 1716=17+16Bit, 1916=19+16Bit,
2016=20+16Bit, 2216=22+16Bit, 2416=24+16Bit
Interfaz E=SM08B-GHS-TB
Comunicación B=BISS-C; S=SSI
Conexión eléctrica Zócalo radial
Modo de salida M=multi-turn
S=single-turn
Principio de exploración Código de rejilla reflexivo
Exactitud ±40”
Velocidad de la respuesta Acción normal: 6000min
Ruido de la señal de la posición del RMS ± 2@18 bits/r
Frecuencia de reloj de la comunicación ≤10MHz (BISS) o ≤ 5MHz (SSI)
Hora de salida valor típico: 13ms
Período de muestreo absoluto de la posición ≤75 ns
Velocidad permisible ≤32200 r/min (restringido por límite de velocidad mecánico)
Cable Cable torcer-emparejado diferenciado
Longitud de cable 200mm-10000m m
Conexión mecánica Con el bearing& eje de fijación cercado
Comenzar el esfuerzo de torsión menos que 9.8×10-3 N.m
Momento de inercia menos que 6.5×10-6 kg.m2
Carga de eje 30N radial; 20N axial
Mató velocidad ≤6000rpm
Shell Material Aluminio
Peso sobre 90g
Temperatura ambiental Funcionamiento: -20~+95℃; Almacenamiento: -25~+100℃
Humedad ambiental Funcionamiento y almacenamiento: 35~85%RH (Noncondensing)
Vibración Amplitud 1.52m m, 5~55HZ, 2h para X, Y, dirección de Z individualmente
Choque 980m/s2 11ms, tres veces para X, Y, dirección de Z individualmente
Protección IP50



Aunque robot absoluto del motor servo 16bits del codificador MP55 24 de la vuelta multi del agujero 0
☆ las dimensiones de MP55

Aunque robot absoluto del motor servo 16bits del codificador MP55 24 de la vuelta multi del agujero 1
