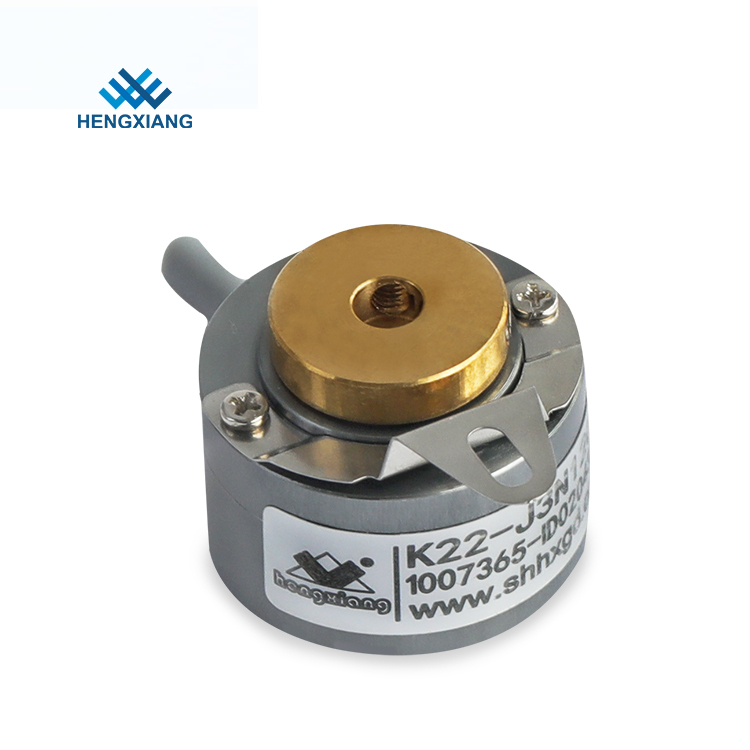

18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary

eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio

Productos - a través de codificador del agujero
  • Alta luz

    Mini codificador incremental de 18 mm

    ,

    codificador de orificio pasante de tipo de salida

    ,

    codificador incremental rotativo de eje de 8 mm

  • Solicitud
    Motor Subminiature, pequeño instrumento
  • Tipo del mercado
    Cable radial/cable axial
  • Fase
    A/AB/ABZ
  • Modo de salida
    N (OC, eficaz bajo) /NH (OC, nivel eficaz)
  • Resolución
    250ppr; 256ppr; 360ppr; 400ppr; 500ppr; 512ppr; 720ppr; 800ppr; 1000ppr; 1024ppr; 1440ppr; 1600ppr
  • Grado de protección
    IP50
  • Voltaje de suministro
    DC5V; DC8-30V
  • Diámetro del eje
    2.5m m (a través del agujero; agujero ciego)
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    K18
  • Cantidad de orden mínima
    1pcs
  • Precio
    Consult us
  • Detalles de empaquetado
    cada uno 1 pedazo fue embalada en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacidad de la fuente
    pedazos 100K por año

eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio

  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
  • 18mm Mini Incremental Encoder Output Type NPN 360ppr 8mm Shaft Rotary
Obtener precio Contactar ahora

18 mmtipo de salida NPN 360ppr eje de 8 mm rotativo Bajo costo



1. Característica: Mini codificador incremental, eje hueco, fácil de instalar



2. Aplicación: motor subminiatura, pequeño instrumento para control de automatización.



3. Parámetros importantes: 18 mm de diámetro externo, grosor de 15,3 mm, eje hueco/ciego de 2,5 mm, resolución máxima de 1600 ppr, tensión de alimentación DC5V;DC8-30V, grado de protección IP50, longitud del cable 150 mm





Parámetros del producto
Elementos
Parametros basicos
Marca
HENGXIANG
Tipo de codificador
codificador incremental
Diámetro externo
18 mm
Espesor
15,3 mm
Dimensión de instalación
R11mm, placa de resorte 18T22
Diámetro del eje hueco
2,5 mm
Resolución
250;256;360;400;500;512；720；800；1000;1024；1440;1600
Fase de salida
Fase A,B,Z
Tensión de alimentación
CC5V;CC8-30V
Tipo de salida
Cable fuera del costado
Salida de cables desde atrás
Modo de salida
Salida de circuito abierto del colector (NPN y PNP)
Grado de protección
IP50
Longitud del cable
1M (la longitud del cable podría agregarse apropiadamente
requiere, pero necesita el pago individualmente)
Consumo actual
50mA MÁX.
Frecuencia de respuesta superior
100KHZ
Tiempo de subida/bajada
100 nseg máx.
par de arranque
menos de 5x 10-4 Nm
momento de inercia
menos de 0.3x 10-6kg.m2
Carga del eje
2N radiales;Axial 2N
REV superior
3000 rpm
Temperatura ambiental
En funcionamiento:-10 ～+70°; almacenamiento:-15 ～+75°
Humedad ambiental
Funcionamiento y almacenamiento: 35-85% HR (sin condensación)
Vibración (soportar)
Amplitud 0,75 mm, 10-50 Hz, 1 hora para tres ejes individualmente
Calcetín (soportar)
49 m/s2, tres veces para la dirección X, Y, Z individualmente
Material del eje
Acero inoxidable
Material de la cáscara
aleación de aluminio
Longitud del cable
150 mm
Certificación
CE
paquete
Caja de carton
Peso neto
Aproximadamente 20 g (con paquete)
Descripción de productos
eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio 0



Guía de selección de modelos
eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio 1



Dimensiones de fabricación
eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio 2

Empaquetado del producto
eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio 3
eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio 4
eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio 5

Uso del producto
eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio 6
Acerca de la fábrica
ShanghaiHengxiangOptical Electronics Co.,Ltd, ubicada en Shanghái, una ciudad internacional de China, establecida en 2001, es una corporación de alta tecnología de fabricación profesional, proporciona investigación y fabricación, entidad que integra diseño óptico, mecánico y electrónico.

Después del desarrollo durante muchos años, los codificadores rotatorios ahora tienen 10 series y más de 100 tipos, ambos de venta popular en todo el mundo.Nuestros codificadores rotatorios son ampliamente utilizados para el campo de la automatización, como equipo de oficina, equipo de conservación de agua, equipo eléctrico, maquinaria textil, maquinaria de carpintería, maquinaria de inyección, equipo de vulcanización, dispositivo médico, máquina CNC, máquina metalúrgica, maquinaria de impresión, máquina de prueba, elevador, Servomotor, máquina de embalaje, etc.,
eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio 7
eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio 8
eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio 9
eje de 18m m Mini Incremental Encoder Output Type NPN 360ppr 8m m rotatorio 10
Preguntas más frecuentes
P: ¿Cuál es su MOQ?
R: 1 Uds.
P: ¿Cómo pedir su codificador?
R: Contáctenos o envíenos un correo electrónico, le responderemos lo antes posible.
P: ¿Es usted una fábrica o una empresa comercial?
R: somos 100% de fábrica con nuestra marca.
P: ¿Cuál es su marca?
R: HENGXIANG
P: ¿puede enviar su producto a nuestro país?
R: Sí, indique su destino y código postal, verificaremos el costo del flete de inmediato.
P: ¿Cómo obtener el último precio?
R: Contáctenos y dígame la selección del modelo de codificador.
P: ¿Cómo seleccionar un modelo de codificador correcto?
R: Un modelo de codificador correcto se basa en diferentes aplicaciones y parámetros, puede contactarnos para obtener asistencia técnica si tiene alguna consulta.
P: ¿Ofrecen soporte técnico?
R: Sí, contamos con un técnico profesional que puede resolver todas sus dudas.
P: ¿Puede su fábrica ofrecer una muestra?
R: Sí, se puede proporcionar una muestra.
P: ¿Cómo pagar una muestra?
R: Actualmente, nuestra fábrica acepta T/T, tarjeta de crédito, Paypal, Western Union o efectivo.
P: ¿Tiene algunos videos de sus productos?
R: Sí, puede visitar nuestra página de YOUTUBE para ver videos codificadores.
P: ¿Cuál es su política de garantía de productos codificadores?
R: 1 año de garantía de calidad y soporte técnico de por vida.
P: ¿Dónde puedo descargar el catálogo o la hoja de datos del codificador?
R: Puede visitar nuestro sitio web oficial o enviarnos un correo electrónico directamente a los archivos más recientes.
P: ¿Qué parámetros se solicitan antes de pedir un codificador?
R: Debe obtener algunos parámetros básicos antes de comenzar a realizar el pedido.Tales como dimensiones de instalación, resoluciones, señal de circuito, tensión de alimentación, etc.
Si tiene alguna duda sobre la selección del modelo, puede ponerse en contacto con nosotros para obtener más ayuda.
