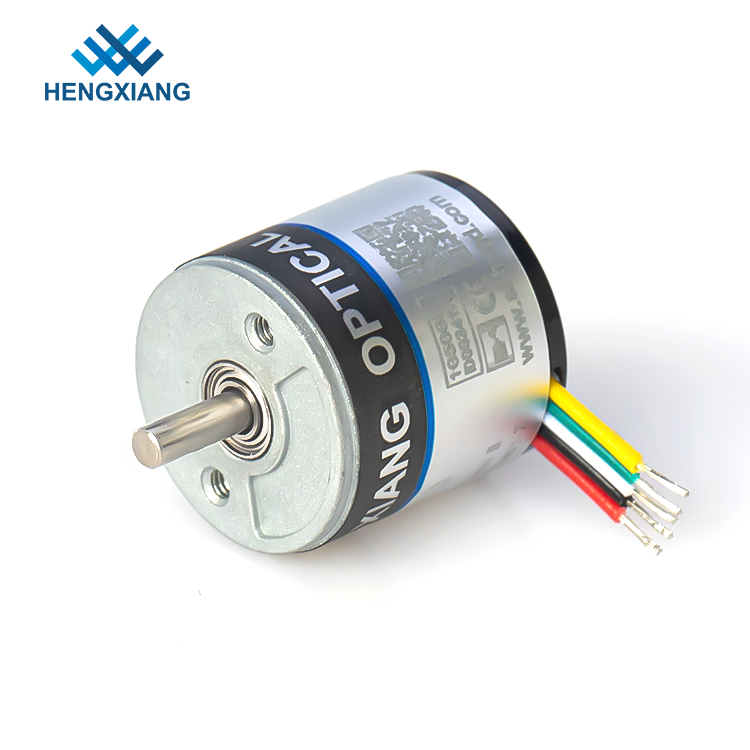

NPN diámetro exterior 18 mm mini codificador rotatorio eje sólido 2,5 mm 60ppr 3.3Vdc

NPN diámetro exterior 18 mm mini codificador rotatorio eje sólido 2,5 mm 60ppr 3.3Vdc

1, principio de funcionamiento:

Mediante un eje central del disco de código fotoeléctrico, que tiene una inscripción oscura en forma de anillo, se leen dispositivos fotoeléctricos de transmisión y recepción para obtener cuatro grupos de señales de onda sinusoidal combinadas en A, B, C, D, cada diferencia de onda sinusoidal de 90 grados de diferencia de fase (en relación con una onda circunferencial de 360 ​​grados), la señal C, D inversa, superpuesta a las dos fases A, B, puede mejorar la estabilidad de la señal;el otro emite cada vuelta un pulso de fase Z para representar la posición de referencia de la posición cero.

Dado que la diferencia de fase entre A y B es de 90 grados, es posible distinguir la rotación hacia adelante y hacia atrás del codificador comparando si la fase A está al frente o la fase B está al frente, y la posición de referencia cero del codificador puede ser obtenido por el pulso cero.

1. Característica: Mini codificador incremental, eje hueco, fácil de instalar

2. Aplicación: motor subminiatura, pequeño instrumento para control de automatización.

3. Parámetros importantes: 18 mm de diámetro externo, grosor de 15,3 mm, eje hueco/ciego de 2,5 mm, resolución máxima de 1600 ppr, tensión de alimentación DC5V;DC8-30V, grado de protección IP50, longitud del cable 150 mm
