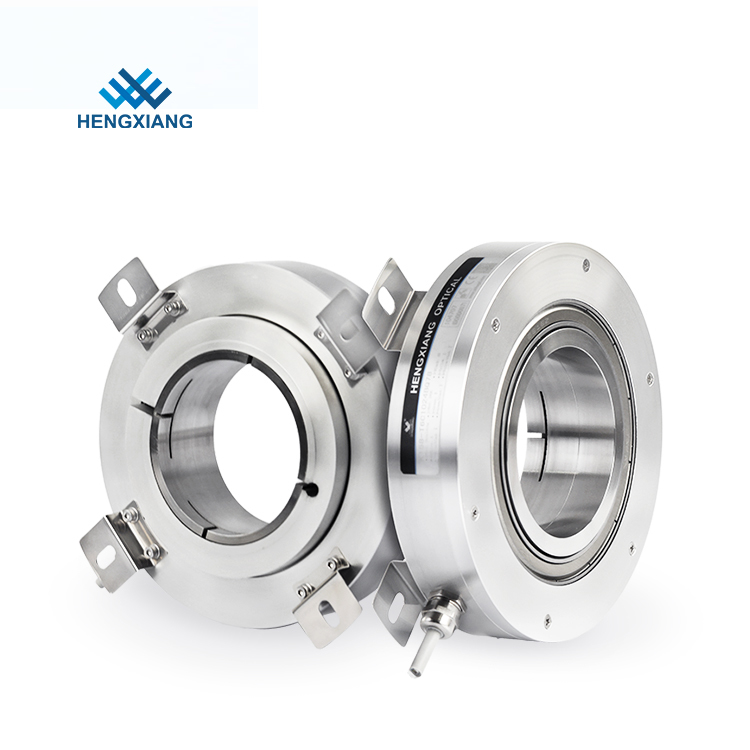

Hollow Shaft Electronic Encoder Elevator Spare Parts 80000 Ppr Shaft Up To 82mm K158

Eje electrónico hasta 82m m K158 del ppr de los recambios 80000 del elevador del codificador del eje del hueco

  • Alta luz

    Codificador rotatorio de alta resolución K158 de 82 mm

    ,

    codificador electrónico de elevador

    ,

    codificador electrónico de eje hueco 80000 Ppr

  • Nombre del producto
    posición rotatoria del codificador de la abertura grande que mide a través del agujero 75m m K158-T6
  • External diameter
    158mm
  • TIERRA
    no se conecta al codificador
  • Dimensión de la instalación
    R85mm (placa de resorte 158T170)
  • Resolución
    1024;2048;20000;40000;80000
  • Voltaje de fuente
    DC5V ; CC5V; DC8-30V CC8-30V
  • Frecuencia superior de la respuesta
    300KHZ
  • Consumo actual
    100mA MAX
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    posición rotatoria del codificador de la abertura grande que mide a través del agujero 75m m K158-T6
  • Cantidad de orden mínima
    codificador 1pcs para comenzar orden
  • Precio
    negotiable
  • Detalles de empaquetado
    cada uno 1 pedazo fue embalada en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    D/A, D/P, T/T, Western Union, tarjeta de crédito, Master Card, Paypal, etc
  • Capacidad de la fuente
    pedazos 100K por año

Eje electrónico hasta 82m m K158 del ppr de los recambios 80000 del elevador del codificador del eje del hueco

Codificador electrónico de eje hueco, piezas de repuesto para ascensor, eje 80000 ppr hasta 82mm K158





1. Característica: eje grande, robusto y duradero, varios modos de salida disponibles.



2. Aplicación:Control de automatización comoCNCmáquina,motor, equipos de línea industrial.



3. Dimensiones externas: Diámetro externo158 mm, espesor 43 mm, eje máx. 82 mm.



4. Resolución: Hasta80000 ppr



5. Voltaje de suministro: DC5V;CC8-30V



6. Grado de protección:IP50



Parámetros del producto
Elementos
Parametros basicos
Marca
HENGXIANG
Tipo de codificador
codificador incremental
Diámetro externo
158 mm
Espesor
43 mm
Dimensión de instalación
R85mm (placa de resorte 158T170)
Tipo de eje hueco
orificio pasante (anillo de sujeción en el anterior)
Diámetro del eje hueco
70 mm, 75 mm, 78 mm, 80 mm, 82 mm
Resolución
1024;2048;20000;40000;80000
Fase de salida
Fase A+,B+,Z+,A-,B-,Z-
Tensión de alimentación
CC5V;CC8-30V
Tipo de salida
Cable fuera del costado
Modo de salida
Salida push-pull
transmisión de línea (26LS31) TTL
unidad de línea (DC8-30V) HTL
Consumo actual
100mA MÁX.
Frecuencia de respuesta superior
300KHZ
Resistencia de aislamiento
10MΩ
TIERRA
no se conecta al codificador
par de arranque
menos de 400 x 10-3 Nm
momento de inercia
menos de 350x 10-6kg.m2
Carga del eje
radiales 90N;Axiales 60N
REV superior
3000RPM
Temperatura ambiental
En funcionamiento:-20 ~+80°; almacenamiento:-25 ~+85°
Humedad ambiental
Funcionamiento y almacenamiento: 35-85% HR (sin condensación)
Vibración (soportar)
Amplitud 1,52 mm, 5-55 Hz, 2 horas para tres ejes individualmente
Calcetín (soportar)
1960 m/s2 (200 g), 11 ms tres veces para la dirección X, Y, Z individualmente
Material del eje
Acero inoxidable
Material de la cáscara
aleación de aluminio
Longitud del cable
1000 mm (cable con blindaje)
Grado de protección
IP50
Longitud del cable
1M (la longitud del cable podría agregarse apropiadamente

requiere, pero necesita el pago individualmente)
Certificación
CE
paquete
Caja de carton
Peso neto
Acerca de 1800g (con paquete)
Peso neto
Acerca de 1700g (con paquete)



Longitud del cable
1M (la longitud del cable podría agregarse apropiadamente

requiere, pero necesita el pago individualmente)
Certificación
CE
paquete
Caja de carton
Peso neto
Acerca de 670g (con paquete)

Eje electrónico hasta 82m m K158 del ppr de los recambios 80000 del elevador del codificador del eje del hueco 0



Guía de selección de modelos
Eje electrónico hasta 82m m K158 del ppr de los recambios 80000 del elevador del codificador del eje del hueco 1

Número de modelo del codificador K158 para referencia

K158-T4E1024BQ70

K158-T6C2048 BQ75

K158-T4E20000 BQ78

K158-T6C40000 BQ80

K158-T4E80000 BQ82

K158-T6C1024 BQ70

K158-T4E2048 BQ75

K158-T6C20000 BQ78

K158-T4E40000 BQ80

K158-T6C80000 BQ82



Dimensiones de fabricación
Eje electrónico hasta 82m m K158 del ppr de los recambios 80000 del elevador del codificador del eje del hueco 2

Uso del producto
Eje electrónico hasta 82m m K158 del ppr de los recambios 80000 del elevador del codificador del eje del hueco 3
