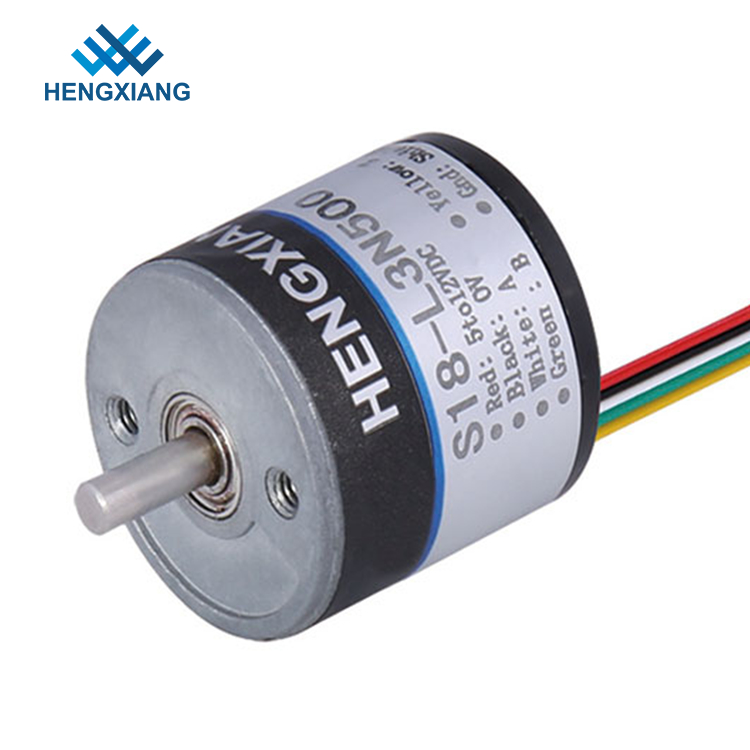

Fase rotatoria miniatura 1600 del AB del codificador de la resolución S18 NPN hecha salir para el motor Subminiature
-
Alta luz
codificador óptico miniatura
,codificador rotatorio simple
-
Diámetro externo18m m
-
Espesor18m m
-
Diámetro sólido del eje2.5m m
-
Fase de salidaOrganice A, B, Z
-
Voltaje de fuenteDC5V; DC8-30V
-
Material del ejeacero inoxidable 304
-
Modo de salidaCircuito abierto del colector hecho salir (NPN &PNP)
-
Peso netoSobre 20g (con el paquete)
-
Lugar de origenShangai, China
-
Nombre de la marcaHENGXIANG
-
CertificaciónCE,ISO9001
-
Número de modeloMini codificador rotatorio S18
-
Cantidad de orden mínimacodificador 1pcs para comenzar orden
-
Precionegotiable
-
Detalles de empaquetadocada 1 pedazo fue embalado en la sola caja del cartón
-
Tiempo de entrega3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
-
Condiciones de pagoD/A, D/P, T/T, Western Union, tarjeta de crédito, Master Card, Paypal, etc
-
Capacidad de la fuentepedazos 100K por año
Fase rotatoria miniatura 1600 del AB del codificador de la resolución S18 NPN hecha salir para el motor Subminiature
La fase rotatoria miniatura NPN del AB del codificador S18 hizo salir el mini eje 1600 del tamaño de la resolución 2.5m m para el motor subminiature
Información de la base de producto del mini codificador S18
Grueso del cuerpo del codificador 18m m
Diámetro sólido 2.5m m del eje, con forma de D
Longitud 7m m del eje
Diámetro size12mm de la instalación
Voltaje de fuente de alimentación 5V o 8-30V
Señal de salida del circuito: NPN&PNP
Detección básica: fotoeléctrico
Pulso por vuelta: 250ppr-1600ppr
Velocidad máxima 5000rpm del motor
Grado llano IP50 de la protección
Mercado del cable de cinta
Especificaciones de detalle
| Marca | HENGXIANG |
| Dimensiones externas | Diámetro externo: 18m m |
| Grueso: 18m m | |
| Diámetro sólido del eje: ⌀2.5mm | |
| Resolución | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
| Fase de salida | Organice A, B, Z |
| Voltaje de fuente | DC5V; DC8-30V |
| Tipo del mercado | Cable hacia fuera del lado |
| Cable hacia fuera de la parte posterior | |
| Modo de salida | Circuito abierto del colector hecho salir (NPN &PNP) |
| Temperatura ambiental | Temperatura de funcionamiento: -20~+80° (no congelación) |
| Temperatura de almacenamiento: -25~+85° (no congelación) | |
| Humanidad ambiental | Funcionamiento y almacenamiento: 35~85%RH (sin condensación) |
| Frecuencia superior de la respuesta | 100kHz máximo |
| Rev superior | 5000rpm |
| Grado de la protección | IP50 |
| Corriente del consumo | 50mA máximo |
| Tiempo de caída de la subida | 100nsec máximo |
| Carga de eje | Radiel: 2N; Axial: 2N |
| Vibración (aguante) | Amplitud 0.75m m, 10-50Hz, 1 hora para la dirección de X/Y/Z individualmente |
| Choque (aguante) | 49/m/s2, tres veces para X, Y, dirección de Z individualmente |
| Material del eje | acero inoxidable 304 |
| Longitud de cable | 150m m |
Principio de codificador
El grado mecánico es la rotación real del eje grados. El grado eléctrico se utiliza para las señales eléctricas. La época requerida para terminar un voltaje alterno/el ciclo actual se define como 360 grados eléctricos (el°). Para los codificadores ampliados, un ciclo es igual a un pulso completo. Con un PPR dado el grado eléctrico se puede convertir al grado mecánico para cualquier codificador ampliado.
Cada el° 90 el codificador ampliado hace salir un borde de levantamiento o que cae en la “A” o “B” hecho salir que se pueden interpretar como cuenta. Si un codificador hace salir 1000 PPR, un contador puede interpretar 4000 cuentas (4 cuentas cada pulso).
Paquete
Cada solo codificador se embala en un solo cartón seguro con la burbuja de protección.
Entonces todos los codificadores serán puestos en un cartón más grande para preparar el envío.
Sobre nuestra fábrica
- Poseer marca de codificador de “HENGXIANG”
- Tiene ISO9001: Certificado 2000 del sistema de gestión de la calidad y certificación del CE
- La invención patenta cinco y el modelo para uso general patenta cinco
- Nuevo y de alta tecnología de los logros de la transformación proyecto de Shangai pasajera.
- Nuestra blanco: El requisito del cliente de la reunión, creando valor social, clientes de servicio atento y la realización provechosa para ambas partes.
- Localizado en la ciudad de Shangai
- 20-30 trabajadores experimentados
Pregunta sobre codificadores o nuestra fábrica antes de ordenar
Q: ¿Dónde está su fábrica?
A: Nuestra fábrica está situada en la ciudad de Shangai.
Q: ¿Puedo hacer una visita a su fábrica?
A: Sí, usted que damos la bienvenida para visitar nuestra fábrica en cualquier momento si es conveniente.
Q: ¿Cuánto tiempo es su plazo de expedición?
A: Generalmente 3 días laborables para la muestra, 7-15 días para la producción en masa,
La fecha de producción está según cantidad de la orden.
Q: ¿Cuál es el más de alta resolución de sus productos del codificador?
A: El más de alta resolución es 80000ppr, usted puede enviarnos por correo electrónico para más información.
Q: ¿Puede su codificador ser modificado para requisitos particulares?
A: Sí, nuestro codificador se puede modificar para requisitos particulares según sus requisitos,
Q: ¿Usted prueba su producto del codificador antes del envío?
A: Sí, el 100% probamos y examinamos cada pedazo antes de que envíen para asegurarse de lo trabajo bien en su dispositivo.
