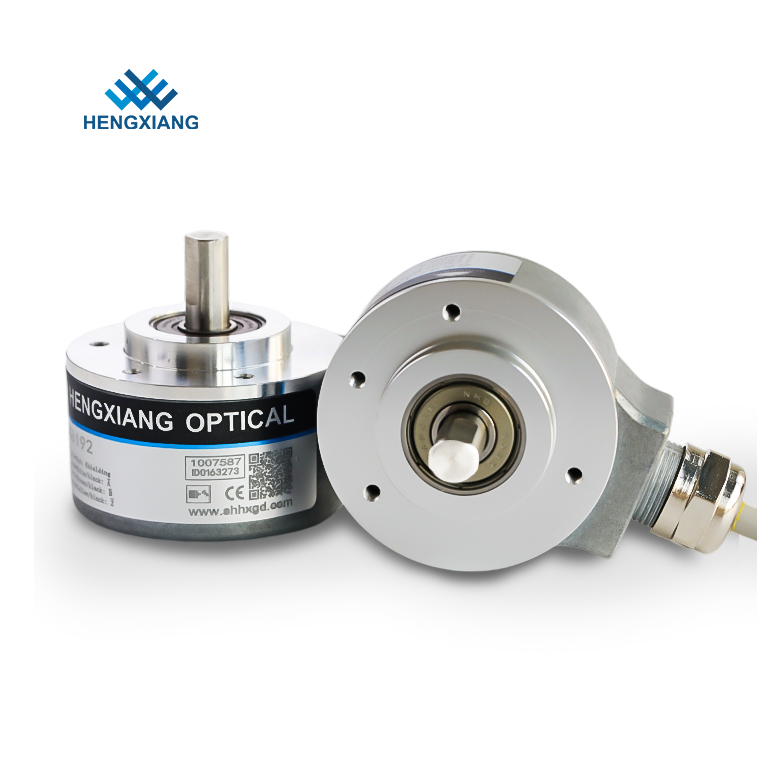

Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V

Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V

  • Alta luz

    Codificador sólido óptico del elevador del eje

    ,

    Codificador ampliado del elevador IP50

    ,

    Codificador mecánico 30V del elevador

  • Tipo del codificador
    Codificador ampliado
  • Diámetro externo
    51m m
  • Modo de salida
    NPN; PNP; Voltaje; De vaivén; TTL; HTL
  • Tipo del mercado
    Cable radial; Zócalo radial; Cable radial con el enchufe
  • Fase
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Resolución
    100-23040 ppr
  • Diámetro del eje
    Eje sólido 8m m (tipo de D)
  • Grado de la protección
    IP50; IP65
  • Voltaje de fuente
    DC5V; DC8-30V
  • Grueso
    29m m
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    S52
  • Cantidad de orden mínima
    1pcs
  • Precio
    Consult us
  • Detalles de empaquetado
    cada uno 1 pedazo fue embalada en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacidad de la fuente
    pedazos 100K por año

Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V

Codificador para trabajos de tipo medio mecánico ampliado 5-30V del elevador del eje sólido óptico



1. Característica: codificador ampliado del polo del eje sólido de 8m m.



2. Uso: Motor, CNC y otras automatizaciones industriales.



3. Parámetros importantes: Alto grado IP65, ppr de la alta resolución 100-23040, señal de la protección de UVW,                                                   resolución/polo hasta 8192/8







Producto Paramenters
Artículos
Parámetros básicos
Marca
HENGXIANG
Tipo del codificador
Codificador ampliado
Diámetro externo
51m m
Grueso
29m m
Dimensión de la instalación
diámetro 40m m
Longitud del eje
16m m
Diámetro sólido del eje
8m m (forma de D)
Resolución
1000; 1024; 1200; 1250; 1440; 2000; 2048; 2500; 2880; 3000; 3600;
4096; 5000; 5760; 8192; 10000; 11520; 16384; 20000; 23040

1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6;

2048/8; 4096/4; 4096/6; 4096/8; 8192/4; 8192/6; /8192/8
Fase de salida
Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w
Voltaje de fuente
DC5V; DC8-30V
Outlettype
Cable hacia fuera de la parte posterior
Zócalo hacia fuera de la parte posterior
Cable hacia fuera de la parte posterior con el zócalo
Modo de salida
NPN&PNP
Salida del voltaje
Salida de vaivén
Salida de la diferencia (TTL, HTL, RS422)
Consumo actual
100mA MAX
Frenquency superior de la respuesta
300KHZ
Ondulación permisible
≤3%rms
Voltaje de la carga
≤DC30V
Tierra
no conectar con el codificador
Marca al ratio de espacio
el 45% al 55%
comenzar el esfuerzo de torsión
menos de 5 x 10-3 N.m
Momento de Intertia
menos que 3x 10-6kg.m2
Carga de eje
60N radial; 60N axial
Revolución superior
3000RPM; IP65≤2000r RPM
Llevar vida
1.5x109 revs en la carga clasificada (100000hours en 2500RPM)
Temperatura ambiental
Funcionamiento: - 20 ~+80°; almacenamiento: - 25 ~+90°
Humedad ambiental
Funcionamiento y almacenamiento: 35-85%RH (noncondensing)
Vibración (aguante)
Amplitud 0.75m m, 5-55Hz, 2 horas para de tres ejes individualmente
Calcetín (aguante)
490m/s2, ms 11 tres veces para X, Y, dirección de Z individualmente
Material del eje
Acero inoxidable
Shell Material
Fundición de aluminio del diámetro
Longitud de cable
1000m m (cable con proteger)
Grado de la protección
IP50; IP65
Longitud de cable
el 1M (la longitud de cable se podría añadir apropiadamente cerca

requiera, pero necesita el pago individualmente)
Certificación
CE
paquete
Caja del cartón
Peso neto
Sobre 300g (con el paquete)





Descripción de productos
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 0
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 1
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 2



Modelo Selection Guide
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 3











Número de modelo del codificador S52 para la referencia:

S52-T2N1024 DC12V

S52-Q2F2048 DC30V

S52-TE3V1200 DC8-30V

S52-T3F5760 DC24V

S52-Q4E8192 DC5V

S52- TE4C5000

S52-T6C3600

S52-Q6E2000

S52-TE3PH10000

S52-T12C1024/4 DC5V

S52-Q12E2048/6 DC8-30V

S52-T6E12C4096/8 DC5V

Dimensiones de fabricación
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 4
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 5

Empaquetado del producto
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 6
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 7
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 8
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 9
Uso del producto
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 10
Sobre fábrica
La electrónica Co., Ltd de ShanghaiHengxiangOptical, situado en Shangai, una ciudad internacional de China, disposición en 2001, es una sociedad de alta tecnología de fabricación profesional, un providesresearch y una fabricación, un diseño óptico, mecánico y electrónico el entityintegrating. Ahora hemos acabado la cañería primaria de la fabricación del codificador. Después del desarrollo durante muchos años, los codificadores rotatorios ahora tienen 10 series y sobre 100 clases, popular venta en todo el mundo. Nuestros codificadores rotatorios son ampliamente utilizados para el campo de la automatización, por ejemplo, el mobiliario de oficinas, equipo de la conservación del agua, equipo eléctrico, maquinaria de la materia textil, maquinaria de Carpentrymachinery, de la inyección, Vulcanizateequipment, aparato médico, máquina del CNC, máquina metalúrgica, maquinaria de impresión, máquina de prueba, elevador, empaquetadora serva del motor, etc., y han ganado confianza y la alta reputación de clientes. El codificador de la marca de “HengXiang”, tiene ISO9001: El certificado 2000 del sistema de gestión de la calidad y certificación del CE, por otra parte, tenemos propias patentes de la invención cinco y patentes modelo para uso general cinco, también pasamos el nuevo y de alta tecnología de AchievementsTransformation proyecto de Shangai. Nuestra blanco: El requisito del cliente de la reunión, creando valor social, clientes de servicio atento y la realización provechosa para ambas partes. Acoja con satisfacción sinceramente a todos los clientes para visitar nuestra compañía, para revisar y productos de la marca de “HengXiang” de la aduana.
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 11
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 12
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 13
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 14
La reacción de clientes
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 15
FAQ
Q: ¿Cuál es su MOQ?
: 1pcs
Q: ¿Cómo pedir su codificador?
: Éntrenos en contacto con, o envíenos por correo electrónico, le contestaremos cuanto antes.
Q: ¿Es usted una fábrica o una empresa comercial?
: somos la fábrica 100% con nuestra marca.
Q: ¿Cuál es su marca?
: HENGXIANG
Q: ¿Puede usted producto nave a nuestro país?
: , Aconseje por favor su destino y código postal, comprobaremos sí el coste de la carga para saber si hay usted inmediatamente.
Q: ¿Cómo conseguir el último precio?
: Éntrenos en contacto con y dígame el codificador la selección modelo.
Q: ¿Cómo seleccionar un modelo correcto del codificador?
: Un modelo correcto del codificador se basa en diversos usos y los parámetros, usted podría entrarnos en contacto con para el soporte técnico si usted tiene cualquier pregunta.
Q: ¿Usted ofrece el soporte técnico?
: Sí, tenemos el técnico profesional que puede solucionar todas sus dudas.
Q: ¿Puede usted fábrica oferta una muestra?
: Sí, la muestra puede ser proporcionada.
Q: ¿Cómo pagar una muestra?
: Actualmente, nuestra fábrica acepta T/T, la tarjeta de crédito, Paypal, Western Union o efectivo.
Q: ¿Usted tiene algunos vídeos de sus productos?
: Sí, usted podría visitar nuestra página de YOUTUBE para los vídeos del codificador.
Q: ¿Cuál es su política de la garantía del producto del codificador?
: garantía de la calidad de 1 año y soporte técnico permanente.
Q: ¿Dónde puedo transferir el catálogo o la ficha técnica del codificador?
: Usted podría visitar nuestra página web oficial o nos envía por correo electrónico directamente a los últimos ficheros.
Q: ¿Qué parámetros se piden antes de pedir un codificador?
: Usted debe conseguir algunos parámetros básicos antes de que usted comience a ordenar. Por ejemplo dimensiones de la instalación, resoluciones, señal del circuito, voltaje de fuente de alimentación, el etc.
Si usted tiene alguna duda en la selección del modelo, usted es agradable entrarnos en contacto con para más ayudante.
