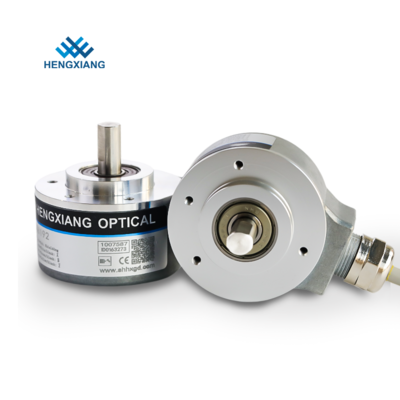

Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V

Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V

Productos - Codificador del elevador
  • Alta luz

    Codificador de elevador incremental de eje sólido

    ,

    codificador de elevador óptico

    ,

    codificador incremental de elevador de 30 v

  • Tipo del codificador
    Codificador ampliado
  • Diámetro externo
    51m m
  • Modo de salida
    NPN; PNP; Voltaje; De vaivén; TTL; HTL
  • Tipo del mercado
    Cable radial; Zócalo radial; Cable radial con el enchufe
  • Fase
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Resolución
    100-23040 ppr
  • Diámetro del eje
    Eje sólido 8m m (tipo de D)
  • Grado de protección
    IP50; IP65
  • Voltaje de suministro
    DC5V; DC8-30V
  • Espesor
    29m m
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    S52
  • Cantidad de orden mínima
    PC 1
  • Precio
    Consult us
  • Detalles de empaquetado
    cada uno 1 pedazo fue embalada en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    LC, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacidad de la fuente
    pedazos 100K por año

Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V

  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
Obtener precio Contactar ahora

Codificador de ascensor de servicio medio mecánico incremental de eje sólido óptico 5-30V





Clasificación del codificador:

Según el principio de detección, el codificador se puede dividir en óptico, magnético, inductivo y capacitivo, y según su método de escala y forma de salida de señal, se puede dividir en incremental, absoluto e híbrido.



1. Característica:Sólido de 8 mmejeincrementalcodificador de polos.



2. Aplicación:Motor,CNC y otras automatizaciones industriales.



3. Parámetros importantes:Alto grado de protecciónIP65,Alta resolución100-23040 páginas,UVWseñal, resolución/polo hasta 8192/8







Parámetros del producto
Elementos
Parametros basicos
Marca
HENGXIANG
Tipo de codificador
codificador incremental
Diámetro externo
51 mm
Espesor
29 mm
Dimensión de instalación
diámetro 40 mm
Longitud del eje
16 mm
Diámetro del eje sólido
8 mm (forma D)
Resolución
1000;1024;1200;1250;1440;2000;2048;2500;2880;3000;3600;
4096;5000;5760;8192;10000；11520；16384；20000；23040

1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2048/4;2048/6;

2048/8;4096/4;4096/6;4096/8;8192/4;8192/6;/8192/8
Fase de salida
Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Tensión de alimentación
CC5V;CC8-30V
Tipo de salida
Salida de cables desde atrás
Enchufe desde atrás
Cable de salida desde atrás con enchufe
Modo de salida
NPN y PNP
Salida de voltaje
Salida push-pull
Salida de diferencia (TTL, HTL, RS422)
Consumo actual
100mA MÁX.
Frecuencia de respuesta superior
300KHZ
Ondulación admisible
≤3%rms
Voltaje de carga
≤DC30V
TIERRA
no se conecta al codificador
Relación de marca a espacio
45% a 55%
par de arranque
menos de 5 x 10-3 Nm
momento de inercia
menos de 3x 10-6kg.m2
Carga del eje
radiales 60N;Axiales 60N
REV superior
3000RPM ;IP65≤2000r rpm
Teniendo vida
1.5x109 revoluciones a carga nominal (100000hrs a 2500RPM)
Temperatura ambiental
En funcionamiento:-20 ～+80°; almacenamiento:-25 ～+90°
Humedad ambiental
Funcionamiento y almacenamiento: 35-85% HR (sin condensación)
Vibración (soportar)
Amplitud 0,75 mm, 5-55 Hz, 2 horas para tres ejes individualmente
Calcetín (soportar)
490 m/s2, 11 ms tres veces para la dirección X, Y, Z individualmente
Material del eje
Acero inoxidable
Material de la cáscara
Aluminio fundido
Longitud del cable
1000 mm (cable con blindaje)
Grado de protección
IP50;IP65
Longitud del cable
1M (la longitud del cable podría agregarse apropiadamente

requiere, pero necesita el pago individualmente)
Certificación
CE
paquete
Caja de carton
Peso neto
Aproximadamente 300 g (con paquete)





Descripción de productos
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 0
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 1
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 2



Guía de selección de modelos
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 3











Número de modelo del codificador S52 para referencia:

S52-T2N1024 CC12V

S52-Q2F2048 CC30V

S52-TE3V1200 CC8-30V

S52-T3F5760 CC24V

S52-Q4E8192 CC5V

S52- TE4C5000

S52-T6C3600

S52-Q6E2000

S52-TE3PH10000

S52-T12C1024/4 CC5V

S52-Q12E2048/6 CC8-30V

S52-T6E12C4096/8 CC5V

Dimensiones de fabricación
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 4
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 5

Empaquetado del producto
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 6
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 7
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 8
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 9
Uso del producto
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 10
Acerca de la fábrica
ShanghaiHengxiangOptical Electronics Co.,Ltd, ubicada en Shanghái, una ciudad internacional de China, establecida en 2001, es una corporación de alta tecnología de fabricación profesional, proporciona investigación y fabricación, entidad que integra diseño óptico, mecánico y electrónico.Ahora hemos terminado la canalización primaria de la fabricación del codificador.Después del desarrollo durante muchos años, los codificadores rotatorios ahora tienen 10 series y más de 100 tipos, ambos de venta popular en todo el mundo.Nuestros codificadores rotatorios son ampliamente utilizados para el campo de la automatización, como equipo de oficina, equipo de conservación de agua, equipo eléctrico, maquinaria textil, maquinaria de carpintería, maquinaria de inyección, equipo de vulcanización, dispositivo médico, máquina CNC, máquina metalúrgica, maquinaria de impresión, máquina de prueba, elevador, Servomotor, máquina de embalaje, etc., y ha ganado la confianza y la gran reputación de los clientes.El codificador de la marca "HengXiang", tiene el certificado del sistema de gestión de calidad ISO9001: 2000 y la certificación CE, además, tenemos cinco patentes de invención propias y cinco patentes de modelo de utilidad, también aprobamos el proyecto de transformación de logros nuevos y de alta tecnología de Shanghai.Nuestro objetivo: satisfacer los requisitos del cliente, crear valor social, atender a los clientes con atención y lograr una situación beneficiosa para todos.Damos la bienvenida sinceramente a todos los clientes a visitar nuestra empresa, revisar y personalizar los productos de la marca "HengXiang".
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 11
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 12
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 13
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 14
Comentarios de los clientes
Codificador para trabajos de tipo medio mecánico ampliado 5 del elevador del eje sólido óptico - 30V 15
Preguntas más frecuentes
P: ¿Cuál es su MOQ?
R: 1 Uds.
P: ¿Cómo pedir su codificador?
R: Contáctenos o envíenos un correo electrónico, le responderemos lo antes posible.
P: ¿Es usted una fábrica o una empresa comercial?
R: somos 100% de fábrica con nuestra marca.
P: ¿Cuál es su marca?
R: HENGXIANG
P: ¿puede enviar su producto a nuestro país?
R: Sí, indique su destino y código postal, verificaremos el costo del flete de inmediato.
P: ¿Cómo obtener el último precio?
R: Contáctenos y dígame la selección del modelo de codificador.
P: ¿Cómo seleccionar un modelo de codificador correcto?
R: Un modelo de codificador correcto se basa en diferentes aplicaciones y parámetros, puede contactarnos para obtener asistencia técnica si tiene alguna consulta.
P: ¿Ofrecen soporte técnico?
R: Sí, contamos con un técnico profesional que puede resolver todas sus dudas.
P: ¿Puede su fábrica ofrecer una muestra?
R: Sí, se puede proporcionar una muestra.
P: ¿Cómo pagar una muestra?
R: Actualmente, nuestra fábrica acepta T/T, tarjeta de crédito, Paypal, Western Union o efectivo.
P: ¿Tiene algunos videos de sus productos?
R: Sí, puede visitar nuestra página de YOUTUBE para ver videos codificadores.
P: ¿Cuál es su política de garantía de productos codificadores?
R: 1 año de garantía de calidad y soporte técnico de por vida.
P: ¿Dónde puedo descargar el catálogo o la hoja de datos del codificador?
R: Puede visitar nuestro sitio web oficial o enviarnos un correo electrónico directamente a los archivos más recientes.
P: ¿Qué parámetros se solicitan antes de pedir un codificador?
R: Debe obtener algunos parámetros básicos antes de comenzar a realizar el pedido.Tales como dimensiones de instalación, resoluciones, señal de circuito, tensión de alimentación, etc.
Si tiene alguna duda sobre la selección del modelo, puede ponerse en contacto con nosotros para obtener más ayuda.
