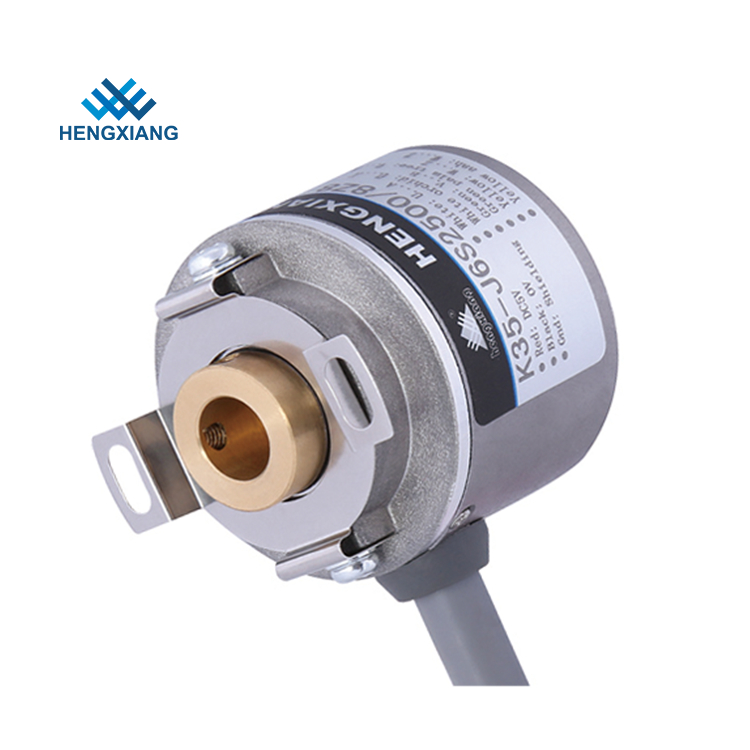

5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50

codificador rotatorio ampliado óptico hueco IP50 de vaivén del eje HTL TTL de 5000ppr 8m m

Productos - Codificadores ampliados del eje hueco
  • Alta luz

    Codificador rotatorio óptico Push Pull IP50

    ,

    codificador rotatorio incremental óptico 5000ppr

    ,

    codificadores incrementales de eje hueco óptico

  • Diámetro externo
    35 mm
  • Dimensión de la instalación
    29mm/40m m
  • Tipo del eje
    Por/agujero ciego 6mm/8mm/10m m
  • Resolución
    50-5000 ppr; 1000-5000/4/6/8
  • Fase de salida
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Tipo del mercado
    Cable radial
  • Tipo de Otput
    Voltaje/Push-pull/TTL/HTL OC (NPN/PNP)
  • Grado de protección
    IP50
  • Voltaje de suministro
    DC5V; DC8-30V
  • Solicitud
    Maquinaria/etc. del motor servo/de la industria textil/del embalaje,
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    Número de parte del codificador algún K35
  • Cantidad de orden mínima
    codificador 1pcs para comenzar orden
  • Precio
    negotiable
  • Detalles de empaquetado
    cada uno 1 pedazo fue embalada en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    D/A, D/P, T/T, Western Union, tarjeta de crédito, Master Card, Paypal, etc
  • Capacidad de la fuente
    pedazos 100K por año

codificador rotatorio ampliado óptico hueco IP50 de vaivén del eje HTL TTL de 5000ppr 8m m

  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
Obtener precio Contactar ahora

5000ppr 8mm eje hueco HTL TTL codificador rotatorio incremental óptico push-pull IP50



1. Característica: incrementales codificador, eje hueco rotativocodificador,



2. Aplicación: servo motor,industria textil y otras automatizaciones industriales.



3. Parámetros importantes:Agujero pasante/ciego,IP50,señal UVW



Solicitud:

El codificador incremental se utiliza principalmente en máquinas herramienta CNC y accesorios de maquinaria, robots, máquinas de ensamblaje automático, líneas de producción automáticas, elevadores, maquinaria textil, maquinaria de costura, maquinaria de embalaje (longitud fija), maquinaria de impresión (sincronización), maquinaria de carpintería, maquinaria de plástico ( número fijo), maquinaria de caucho y plástico, instrumentos cartográficos, goniómetros, radar curandero, etc.





Parámetros del producto
Elementos
Parametros basicos
Marca
HENGXIANG
Tipo de codificador
codificador incremental
Diámetro externo
35 mm
Espesor
35 mm
Dimensión de instalación
40 mm (placa de resorte 35T40);29mm(35T29)
Tipo de eje hueco
hoyo ciego
Diámetro del eje hueco
6 mm, 8 mm; 10 mm
Resolución
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;
2048;2500;4096;5000
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8;
2048/4; 2048/6; 2048/8; 2500/4; 2500/6;
2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
Fase de salida
Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Tensión de alimentación
DC5V y DC8--30V
Tipo de salida
Cable fuera del costado
Modo de salida
NPN/PNP (salida de colector abierto)
Salida de voltaje
Salida push-pull
transmisión de línea (26LS31) TTL
unidad de línea (DC8-30V) HTL
TTL (DC5V) fase ABZ están de vuelta de la fase UVW
Grado de protección
IP50
Longitud del cable
500 mm
Consumo actual
100mA MÁX.
Frecuencia de respuesta superior
300KHZ
Ondulación admisible
≤3%rms
Voltaje de carga
≤DC30V
Fuerza de aislamiento
AC500V 60s
Resistencia de aislamiento
10MΩ
TIERRA
no se conecta al codificador
Relación de marca a espacio
45% a 55%
par de arranque
menos de 5,9x 10-3 Nm
momento de inercia
menos de 1x 10-6kg.m2
Carga del eje
radiales 30N;Axiales 20N
REV superior
5000RPM
Teniendo vida
1.5x109 revoluciones a carga nominal (100000hrs a 2500RPM)
Temperatura ambiental
En funcionamiento:-20 ～+80°; almacenamiento:-25 ～+90°
Humedad ambiental
Funcionamiento y almacenamiento: 35-85% HR (sin condensación)
Vibración (soportar)
Amplitud 0,75 mm, 5-55 Hz, 2 horas para tres ejes individualmente
Calcetín (soportar)
490 m/s2, 11 ms tres veces para la dirección X, Y, Z individualmente
Material de la cáscara
Aluminio fundido
Certificación
CE
paquete
Caja de carton
Peso neto
Aproximadamente 100 g (con paquete)



Descripción de productos
codificador rotatorio ampliado óptico hueco IP50 de vaivén del eje HTL TTL de 5000ppr 8m m 0



Guía de selección de modelos
codificador rotatorio ampliado óptico hueco IP50 de vaivén del eje HTL TTL de 5000ppr 8m m 1

Número de pieza del codificador K35 relacionado

K35-J12C1000/4

K35-J3V1024

K35-J2F2048

K35-J6C2500

K35-J12C2500/8

K35-J12E2500/6

K35-J4E1200

K35-J3V720

K35-J12C1024/8 5V CC

K35-J3NH1000



Dimensiones de fabricación
codificador rotatorio ampliado óptico hueco IP50 de vaivén del eje HTL TTL de 5000ppr 8m m 2
codificador rotatorio ampliado óptico hueco IP50 de vaivén del eje HTL TTL de 5000ppr 8m m 3

Uso del producto
codificador rotatorio ampliado óptico hueco IP50 de vaivén del eje HTL TTL de 5000ppr 8m m 4
Acerca de la fábrica
ShanghaiHengxiangOptical Electronics Co.,Ltd, ubicada en Shanghai, una ciudad internacional de China, establecida en 2001, es una corporación de alta tecnología de fabricación profesional, proporciona investigación y fabricación, entidad que integra diseño óptico, mecánico y electrónico.Ahora hemos terminado la canalización primaria de la fabricación del codificador.Después del desarrollo durante muchos años, los codificadores rotatorios ahora tienen 10 series y más de 100 tipos, ambos de venta popular en todo el mundo.Nuestros codificadores rotatorios son ampliamente utilizados para el campo de la automatización, como equipo de oficina, equipo de conservación de agua, equipo eléctrico, maquinaria textil, maquinaria de carpintería, maquinaria de inyección, equipo de vulcanización, dispositivo médico, máquina CNC, máquina metalúrgica, maquinaria de impresión, máquina de prueba, elevador, Servomotor, máquina de embalaje, etc., y ha ganado la confianza y la gran reputación de los clientes.El codificador de la marca "HengXiang", tiene el certificado del sistema de gestión de calidad ISO9001: 2000 y la certificación CE, además, tenemos cinco patentes de invención propias y cinco patentes de modelo de utilidad, también aprobamos el proyecto de transformación de logros nuevos y de alta tecnología de Shanghai.Nuestro objetivo: satisfacer los requisitos del cliente, crear valor social, atender a los clientes con atención y lograr una situación beneficiosa para todos.Damos la bienvenida sinceramente a todos los clientes a visitar nuestra empresa, revisar y personalizar los productos de la marca "HengXiang".
codificador rotatorio ampliado óptico hueco IP50 de vaivén del eje HTL TTL de 5000ppr 8m m 5
codificador rotatorio ampliado óptico hueco IP50 de vaivén del eje HTL TTL de 5000ppr 8m m 6
codificador rotatorio ampliado óptico hueco IP50 de vaivén del eje HTL TTL de 5000ppr 8m m 7
Preguntas más frecuentes
P: ¿Cuál es su MOQ?
R: 1 Uds.
P: ¿Cómo pedir su codificador?
R: Contáctenos o envíenos un correo electrónico, le responderemos lo antes posible.
P: ¿Es usted una fábrica o una empresa comercial?
R: somos 100% de fábrica con nuestra marca.
P: ¿Cuál es su marca?
R: HENGXIANG
P: ¿puede enviar su producto a nuestro país?
R: Sí, indique su destino y código postal, verificaremos el costo del flete de inmediato.
P: ¿Cómo obtener el último precio?
R: Contáctenos y dígame la selección del modelo de codificador.
P: ¿Cómo seleccionar un modelo de codificador correcto?
R: Un modelo de codificador correcto se basa en diferentes aplicaciones y parámetros, puede contactarnos para obtener asistencia técnica si tiene alguna consulta.
P: ¿Ofrecen soporte técnico?
R: Sí, contamos con un técnico profesional que puede resolver todas sus dudas.
P: ¿Puede su fábrica ofrecer una muestra?
R: Sí, se puede proporcionar una muestra.
P: ¿Cómo pagar una muestra?
R: Actualmente, nuestra fábrica acepta T/T, tarjeta de crédito, Paypal, Western Union o efectivo.
P: ¿Tiene algunos videos de sus productos?
R: Sí, puede visitar nuestra página de YOUTUBE para ver videos codificadores.
P: ¿Cuál es su política de garantía de productos codificadores?
R: 1 año de garantía de calidad y soporte técnico de por vida.
P: ¿Dónde puedo descargar el catálogo o la hoja de datos del codificador?
R: Puede visitar nuestro sitio web oficial o enviarnos un correo electrónico directamente a los archivos más recientes.
P: ¿Qué parámetros se solicitan antes de pedir un codificador?
R: Debe obtener algunos parámetros básicos antes de comenzar a realizar el pedido.Tales como dimensiones de instalación, resoluciones, señal de circuito, tensión de alimentación, etc.
Si tiene alguna duda sobre la selección del modelo, puede ponerse en contacto con nosotros para obtener más ayuda.
