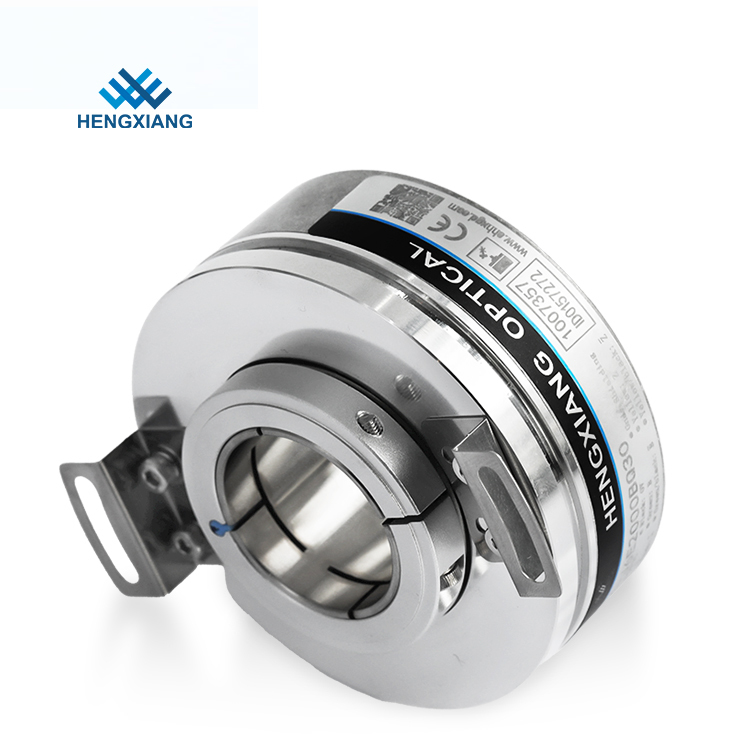

Proveedor de codificador de China Pulso de señal 5000ppr K76 UVW hasta 32768 Ppr
-
Alta luz
Codificadores incrementales de eje hueco de señal UVW
,codificadores incrementales de eje hueco 5000ppr
,codificador de eje hueco 32768 Ppr
-
Tipo del codificadorCodificador ampliado
-
Diámetro hueco del eje18 mm, 20 mm, 22 mm; 25 mm; 28 mm; 30 mm;
-
Resolución100;200;250;300;360;400;450;500;512;600;720;800;1000; 1024;1200;1800;2000;2048;2500;3000;3600;4096;5
-
Fase de salidaFase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w
-
Voltaje de fuenteDC5V ; CC5V; DC8-30V CC8-30V
-
Outlet typeCable out from side
-
Modo de salidaNPN/PNP (salida de colector abierto)
-
Longitud de cable1000 mm
-
Lugar de origenShangai, China
-
Nombre de la marcaHENGXIANG
-
CertificaciónCE,ISO9001
-
Número de modelocodificación K76
-
Cantidad de orden mínima1 Uds codificador para iniciar el pedido
-
Precionegotiable
-
Detalles de empaquetadocada 1 pieza se empaquetó en una sola caja de cartón
-
Tiempo de entrega-5 días hábiles para pedidos de muestra, 7-15 días hábiles para pedidos en masa
-
Condiciones de pagoD/A, D/P, T/T, Western Union, tarjeta de crédito, tarjeta maestra, Paypal, etc.
-
Capacidad de la fuente100K piezas por año
Proveedor de codificador de China Pulso de señal 5000ppr K76 UVW hasta 32768 Ppr
Proveedor de codificador de China 5000ppr K76 pulso de señal UVW hasta 32768 ppr
Codificador incremental:
El codificador incremental utiliza directamente el principio de conversión fotoeléctrica para generar tres grupos de pulsos de onda cuadrada A, B y Z fase;A, B dos grupos de diferencia de fase de pulso de 90 grados, de modo que la dirección de rotación se pueda juzgar fácilmente, y la fase Z un pulso por revolución, utilizada para el posicionamiento del punto de referencia.Sus ventajas son la construcción de principio simple, la vida mecánica promedio puede ser superior a decenas de miles de horas, fuerte capacidad anti-interferencia, alta confiabilidad y adecuado para transmisión de larga distancia.La desventaja es que no puede generar la información de posición absoluta de la rotación del eje.
Breve descripción del codificador K76
Tipo de codificador: codificador incremental
Marca: HENGXIANG
Diámetro externo: 76,5 mm
Espesor: 37 mm
Grado de protección: IP50
Longitud del cable: 1000 MM
Certificación: CE
Paquete: caja de cartón
W¿Por qué elegirnos?
Marca HENGXIANG: el socio confiable
Aprobado por CE: calidad de producto ventajosa;
Entrega rápida: fuerte capacidad de producto en stock;
La fábrica proporciona directamente un precio competitivo;
Servicio de ventanilla única: para su experiencia de compra eficiente;
Diseño OEM aceptado: diseño personalizado, se acepta su propia marca.
k76 características principales del codificador
| Elementos | Parametros basicos |
| Tipo de codificador | codificador incremental |
| Marca | HENGXIANG |
| Diámetro del eje hueco | 18 mm, 20 mm, 22 mm; 25 mm; 28 mm; 30 mm; |
| Resolución | 100;200;250;300;360;400;450;500;512;600;720;800;1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000; |
| 7200;8192;10000；14400;16384；28800；32768 | |
| 1024/4;1024/6;1024/8;2048/4;2048/6;2048/8;2500/4;2500/6;2500/8;4096/4;4096/6;4096/16;5000/6;5000/8;5000/10;5000/12;5000/16; | |
| 8192/8;8192/10;/8192/16;10000/8;10000/10;10000/16; | |
| Fase de salida | Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
| Tensión de alimentación | CC5V;CC8-30V |
| Tipo de salida | Cable fuera del costado |
| Modo de salida | NPN/PNP (salida de colector abierto) |
| Salida de voltaje | |
| Salida push-pull | |
| transmisión de línea (26LS31) TTL | |
| unidad de línea (DC8-30V) HTL | |
| Consumo actual | 100mA MÁX. |
| Frecuencia de respuesta superior | 300KHZ |
| Ondulación admisible | ≤3%rms |
| Voltaje de carga | ≤DC30V |
| TIERRA | no se conecta al codificador |
| Relación de marca a espacio | 45% a 55% |
Envío
o Los productos se pueden enviar a través de TNT, FedEx, UPS, DHL, EMS, etc.
o Puede seleccionar el expreso de acuerdo con sus requisitos si el recolector de carga
o Si no tiene ninguna cuenta de mensajería, verificaremos y encontraremos un expreso más barato y seguro para usted.
o Nuestra fábrica tiene un 30% de descuento con la mayoría de las empresas de mensajería, por lo que el precio podría ser lo más económico posible.
Aviso para la instalación del codificador
1. Lea atentamente las especificaciones del codificador antes de la instalación
2. El codificador pertenece a un instrumento de precisión, por lo que debemos evitar golpes o vibraciones para proteger las piezas interiores.
3. El voltaje de la fuente de alimentación debe mantenerse dentro del rango especificado, o el codificador podría destruirse.
4. Tenga en cuenta los requisitos coaxiales cuando instale el eje de potencia, utilice un acoplamiento flexible y no presione el codificador a la fuerza.
5. El cable blindado del codificador debe estar conectado para evitar interferencias electromagnéticas de corriente alterna, los cables del codificador deben colocarse individualmente.
6. La conexión del diagrama de cableado debe seguir estrictamente el color especificado en el catálogo, o el circuito interior del codificador puede destruirse
7. El codificador debe estar alejado de campos magnéticos potentes, polvo, aceite, agua, temperatura más alta (más baja) y material cáustico o inflamable durante el trabajo.
8. La señal del cable del codificador no se puede dibujar ni doblar a la fuerza.
