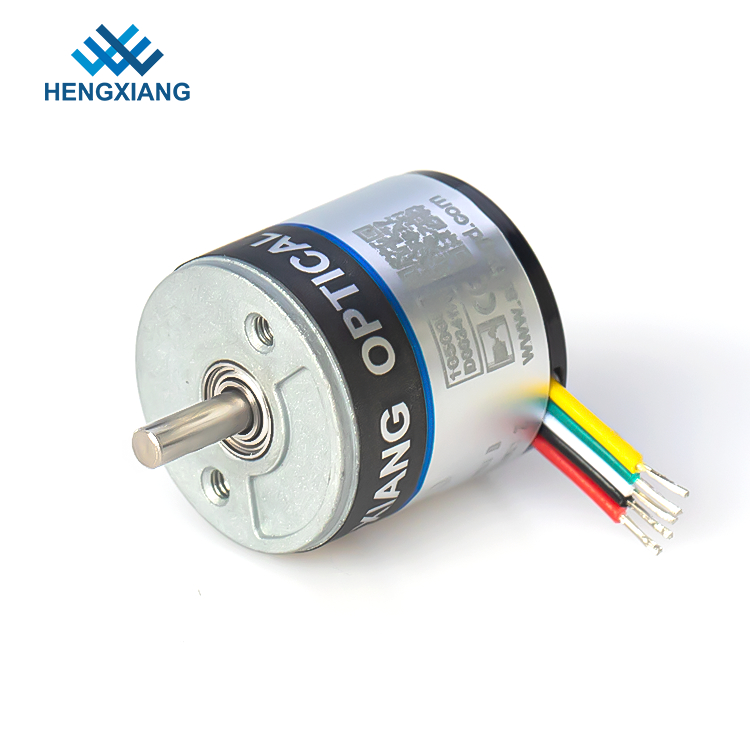

Solid Shaft 2.5mm OD 18mm Miniature Rotary Encoder

Codificador rotatorio de la miniatura sólida del eje 2.5m m OD 18m m

Productos - Codificador rotatorio miniatura
  • Alta luz

    Codificador rotatorio miniatura del OD 18m m

    ,

    Codificador rotatorio de la miniatura sólida del eje

    ,

    Codificador rotatorio miniatura de 360 resoluciones

  • Nombre de producto
    Resolución rotatoria de la fase 360 del codificador ABZ del diámetro 18m m de la miniatura sólida ex
  • Dimensiones externas
    Diámetro sólido del eje: ⌀2.5mm
  • Resolución
    36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600
  • Fase de salida
    Fase A, B, Z
  • Voltaje de fuente
    DC5V; DC8-30V
  • Tipo del mercado
    Cable hacia fuera de la parte posterior
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    Codificador ampliado S18
  • Cantidad de orden mínima
    codificador 1pcs para comenzar orden
  • Precio
    negotiable
  • Detalles de empaquetado
    cada uno 1 pedazo lleno en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    D/A, D/P, T/T, Western Union, tarjeta de crédito, Master Card, Paypal, etc
  • Capacidad de la fuente
    pedazos 100K por año

Codificador rotatorio de la miniatura sólida del eje 2.5m m OD 18m m

  • Solid Shaft 2.5mm OD 18mm Miniature Rotary Encoder
Obtener precio Contactar ahora

Resolución rotatoria de la fase 360 del codificador ABZ del diámetro 18m m de la miniatura sólida externa del eje 2.5m m



Descripción de producto



Nuestras materias que necesitan la atención



1. debe elegir el voltaje de fuente de alimentación: DC5V o DC8-30V

2. debe elegir número de modelo de la placa del resorte plano si usted selecciona el codificador de eje hueco

3. Aconseje por favor la velocidad del motor (RPM) que usted realmente para utilizar

4. Si usted tiene cualesquiera otros requisitos, proporcione por favor los parámetros del detalle



Nuestros factores de venta



•  La respuesta rápida recibió una vez la pregunta de la cita del cliente

•  Equipo profesional del ingeniero, solucionar sus problemas en cualquier momento

•  Estrictamente inspección antes del envío

•  Diversos modelos del codificador que se seleccionarán

•  Plazo de ejecución corto

•  Estándar de alta calidad



Tabla de parámetro ampliada del codificador S18



Nombre de producto Resolución rotatoria de la fase 360 del codificador ABZ del diámetro 18m m de la miniatura sólida externa del eje 2.5m m
Marca HENGXIANG
Dimensiones externas Diámetro externo: 18m m
Grueso: 18m m
Diámetro sólido del eje: ⌀2.5mm
Resolución 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600
Fase de salida Fase A, B, Z
Voltaje de fuente DC5V; DC8-30V
Tipo del mercado Cable hacia fuera del lado
Cable hacia fuera de la parte posterior
Modo de salida Salida del circuito abierto del colector (NPN &PNP)
Temperatura ambiental Temperatura de funcionamiento: -20~+80° (no el cing)
Temperatura de almacenamiento: -25~+85° (no congelación)
Humanidad ambiental Funcionamiento y almacenamiento: 35~85%RH (sin condensación)
Frecuencia superior de la respuesta 100kHz máximo
Vibración (aguante) Amplitud 0.75m m, 10-50Hz, 1 hora para la dirección de X/Y/Z individualmente
Choque (aguantar) 49/m/s2, tres veces para X, Y, dirección de Z individualmente
Material del eje acero inoxidable 304
Longitud de cable 150m m
Shell aleación de aluminio
Paquete Caja del cartón
Peso neto Sobre 20g (con el paquete)
Certificación CE



Codificador rotatorio de la miniatura sólida del eje 2.5m m OD 18m m 0

Catálogo del codificador



Si usted ha seleccionado ya el modelo del codificador que usted va a pedir, envíenos por correo electrónico por favor directamente o entre en contacto con el servicio online ahora para conseguir el último catálogo.

Pero si usted todavía debe tener cualesquiera dudas en elegir un número de modelo correcto del codificador, usted está también libre de entrarnos en contacto con para conseguir el catálogo relacionado.



Método de la operación del codificador



los codificadores más ampliados oday tienen un de vaivén (HTL) o el conductor de la salida RS422 (TTL), éstos ha substituido la mayor parte de los más viejos circuitos de salida como el colector abierto NPN, colector abierto PNP, salida del voltaje.

Los circuitos de vaivén (HTL), también conocidos como tótem, proporcionan un nivel de señal que corresponda al voltaje de fuente aplicado. El voltaje de fuente se extiende típicamente de 8 a 30 VDC.

Con las conexiones apropiadas que usted puede utilizar el interfaz de vaivén para substituir los circuitos abiertos verdaderos del colector usando un diodo externo conectado de una manera de limitar la dirección de la corriente para los circuitos RS422 (TTL) proporcione un nivel de señal constante de 5 V que no sea dependiente en el voltaje de fuente. Dos gamas del voltaje de fuente pueden ser seleccionadas: De 4,75 a 5,5 VDC (puede ser utilizado para substituir conductores de la salida de colector abierto) o de 8 a 30 VDC. Usando señales de diferencial la salida cumple completamente al estándar RS422.

Las salidas diferenciadas tienen la capacidad más alta de la respuesta de frecuencia y la mejor inmunidad de ruido. Para asegurar a esto el receptor debe también ser un diferencial.

Reemplazo de conductores más viejos de la salida



Fecha de producción



3-5 días laborables para la muestra después de pagado lleno

7-15 días para la producción en masa después de pagado lleno
