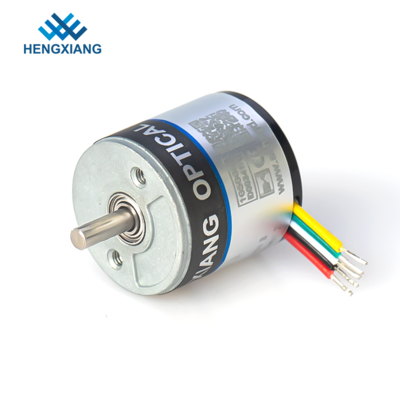

S18 Miniature Rotary Encoder 1600 Resolution For Subminiature Motor

Resolución rotatoria miniatura 1600 del codificador S18 para el motor Subminiature

  • Alta luz

    Codificador rotatorio miniatura S18

    ,

    Resolución rotatoria miniatura 1600 del codificador

    ,

    Codificador rotatorio del motor Subminiature

  • Nombre de producto
    La fase rotatoria miniatura NPN del AB del codificador S18 hizo salir la resolución 1600 para el mot
  • Grueso del cuerpo del codificador
    18m m
  • Diámetro sólido del eje
    2.5m m, con forma de D
  • Longitud del eje
    7m m
  • Tamaño del diámetro de la instalación
    12m m
  • Voltaje de fuente de alimentación
    5V o 8-30V
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    S18
  • Cantidad de orden mínima
    1pcs
  • Precio
    Consult us
  • Detalles de empaquetado
    cada uno 1 pedazo fue embalada en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacidad de la fuente
    pedazos 100K por año

Resolución rotatoria miniatura 1600 del codificador S18 para el motor Subminiature

La fase rotatoria miniatura NPN del AB del codificador S18 hizo salir la resolución 1600 para el motor subminiature



Descripción de producto






Información de la base de producto del mini codificador S18

Grueso del cuerpo del codificador 18m m

Diámetro sólido 2.5m m del eje, con forma de D

Longitud 7m m del eje

Diámetro size12mm de la instalación

Voltaje de fuente de alimentación 5V o 8-30V

Señal de salida del circuito: NPN&PNP

Detección básica: fotoeléctrico

Pulso por vuelta: 250ppr-1600ppr

Velocidad máxima 5000rpm del motor

Grado IP50 del nivel de la protección

Mercado del cable de cinta



Especificación



Nombre de producto

La fase rotatoria miniatura NPN del AB del codificador S18 hizo salir la resolución 1600 para el motor subminiature

Marca

HENGXIANG

Tipo del codificador Codificador ampliado

Dimensiones externas

Diámetro externo: 18m m

Grueso: 18m m

Diámetro sólido del eje: ⌀2.5mm

Resolución

36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600

Fase de salida

Fase A, B, Z

Voltaje de fuente

DC5V Y DC8--30V

Tipo del mercado

Cable hacia fuera del lado

Cable hacia fuera de la parte posterior

Modo de salida

Salida del circuito abierto del colector (NPN &PNP)

Temperatura ambiental

Temperatura de funcionamiento: -20~+80° (no congelación)

Temperatura de almacenamiento: -25~+85° (no congelación)

Humanidad ambiental

Funcionamiento y almacenamiento: 35~85%RH (sin condensación)

Frecuencia superior de la respuesta

100kHz máximo

Rev superior

5000rpm

Grado de la protección

IP50

Consumo actual

50mA máximo

Tiempo de caída de la subida

100nsec máximo

Carga de eje

Radiel: 2N; Axial: 2N

Vibración (aguante)

Amplitud 0.75m m, 10-50Hz, 1 hora para la dirección de X/Y/Z individualmente

Choque (aguantar)

49/m/s2, tres veces para X, Y, dirección de Z individualmente

Material del eje

acero inoxidable 304

Longitud de cable

150m m

Certificación CE



Resolución rotatoria miniatura 1600 del codificador S18 para el motor Subminiature 0





Principio de codificador



El grado mecánico es la rotación real del eje grados. El grado eléctrico se utiliza para las señales eléctricas. La época requerida para terminar un voltaje alterno/el ciclo actual se define como 360 grados eléctricos (el°). Para los codificadores ampliados, un ciclo es igual a un pulso completo. Con un PPR dado el grado eléctrico se puede convertir al grado mecánico para cualquier codificador ampliado.



Cada el° 90 el codificador ampliado hace salir un borde de levantamiento o que cae en la salida de “A” o de “B” que se puede interpretar como cuenta. Si un codificador hace salir 1000 PPR, un contador puede interpretar 4000 cuentas (4 cuentas cada pulso).



Paquete

Cada solo codificador se embala en un solo cartón seguro con la burbuja de protección.

Entonces todos los codificadores serán puestos en un cartón más grande para preparar el envío.



Sobre nuestra fábrica

  • Propia marca de codificador de “HENGXIANG”
  • Tiene ISO9001: Certificado 2000 del sistema de gestión de la calidad y certificación del CE
  • Patentes de la invención cinco y patentes modelo para uso general cinco
  • Nuevo y de alta tecnología de los logros de la transformación proyecto de Shangai pasajera.
  • Nuestra blanco: El requisito del cliente de la reunión, creando valor social, clientes de servicio atento y la realización provechosa para ambas partes.
  • Localizado en la ciudad de Shangai
  • 20-30 trabajadores experimentados



Pregunta sobre codificadores o nuestra fábrica antes de ordenar

Q: ¿Dónde está su fábrica?

: Nuestra fábrica está situada en la ciudad de Shangai.

Q: ¿Puedo hacer una visita a su fábrica?

: Sí, usted que damos la bienvenida para visitar nuestra fábrica en cualquier momento si es conveniente.

Q: ¿Cuánto tiempo es su plazo de expedición?

: Generalmente 3 días laborables para la muestra, 7-15 días para la producción en masa,

La fecha de producción está según cantidad de la orden.

Q: ¿Cuál es el más de alta resolución de sus productos del codificador?

: El más de alta resolución es 80000ppr, usted puede enviarnos por correo electrónico para más información.

Q: ¿Puede su codificador ser modificado para requisitos particulares?

: Sí, nuestro codificador se puede modificar para requisitos particulares según sus requisitos,

Q: ¿Usted prueba su producto del codificador antes del envío?

: Sí, nosotros prueba del 100% y examinar cada pedazo antes de enviar para asegurarse de lo para trabajar bien en su dispositivo.
