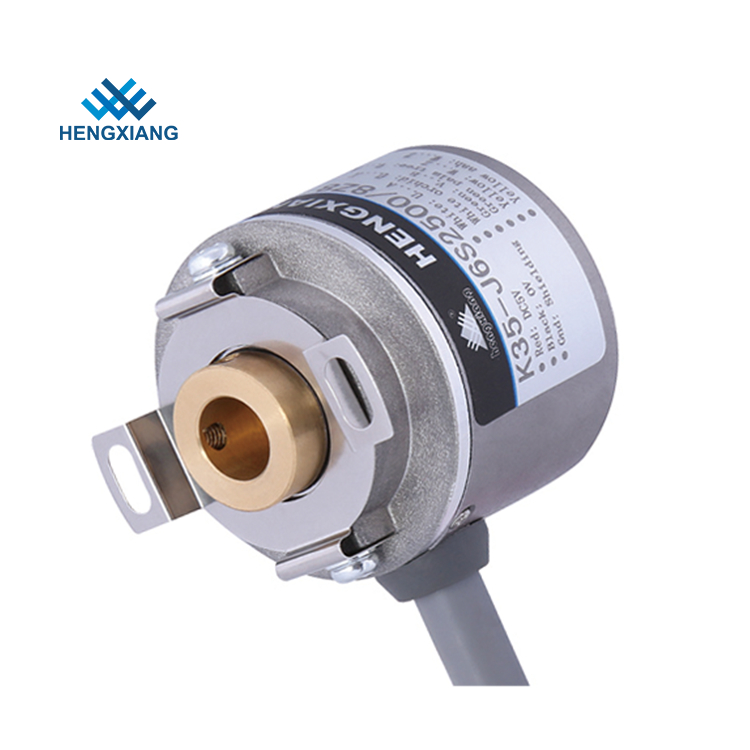

Agujero ciego 6m m del mini codificador rotatorio del tamaño K35 2500 resoluciones y 4 polos para el motor servo
Nuestros factores de venta
Pluma básica del codificador K35
Tipo del codificador: Codificador ampliado
Diámetro externo: 35m m
Dimensión de la instalación: 40m m (placa 35T40 de la primavera); 29m m (35T29)
Tipo hueco del eje: agujero ciego
Diámetro hueco del eje: 6m m, 8m m; 10m m
Fase de salida: Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w
Voltaje de fuente: DC5V Y DC8--30V
Características del codificador de la serie K35
| Artículos | Parámetros básicos |
| Marca | HENGXIANG |
| Voltaje de fuente | DC5V Y DC8--30V |
| Tipo del mercado | Cable hacia fuera del lado |
| Modo de salida | NPN/PNP (salida de colector abierto) |
| Salida del voltaje | |
| Salida de vaivén | |
| línea de impulsión (26LS31) TTL | |
| línea de impulsión (DC8-30V) HTL | |
| La fase ABZ de TTL (DC5V) está detrás de la fase UVW | |
| Grado de la protección | IP50 |
| Longitud de cable | 500m m |
| Corriente del consumo | 100mA MAX |
| Frecuencia superior de la respuesta | 300KHZ |
| Ondulación permisible | ≤3%rms |
| Voltaje de la carga | ≤DC30V |
| Fuerza del aislamiento | AC500V 60s |
| Resistencia de aislamiento | 10MΩ |
| Tierra | no conectar con el codificador |
| Marca al ratio de espacio | el 45% al 55% |
| comenzar el esfuerzo de torsión | menos que 5.9x 10-3 N.m |
| Momento de Intertia | menos que 1x 10-6kg.m2 |
| Carga de eje | 30N radial; 20N axial |
| Revolución superior | 5000RPM |
| Vida del transporte | 1.5x109 revs en la carga clasificada (100000hrs en 2500RPM) |
| Temperatura ambiental | Funcionamiento: - 20 ~+80°; almacenamiento: - 25 ~+90° |
| Humedad ambiental | Funcionamiento y almacenamiento: 35-85%RH (noncondensing) |
| Vibración (aguante) | Amplitud 0.75m m, 5-55Hz, 2 horas para de tres ejes individualmente |
| Calcetín (aguante) | 490m/s2, ms 11 tres veces para X, Y, dirección de Z individualmente |
| Material de Shell | muere la fundición de aluminio |
| Certificación | CE |
| paquete | Caja del cartón |
| Peso neto | Sobre 100g (con el paquete) |
Capacidad de la producción del codificador de la fábrica
5000 pedazos por mes
-------- Cadena de producción capacidad
50000 pedazos por año
--------Unidades reales producidas (año pasado)
¿Por qué elíjanos?
Marca de HENGXIANG--El socio digno de confianza
CE aprobado--calidad del producto favorecida;
Entrega rápida--capacidad común fuerte del producto;
La fábrica proporciona directamente un precio competitivo;
Servicio todo en uno--para su experiencia de compra eficiente;
Diseño del OEM aceptado--diseño modificado para requisitos particulares, su propia marca aceptada.
Fecha de producción
3-5 días laborables para la muestra después de pagado por completo
7-15 días para la producción en masa después de pagado por completo
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
