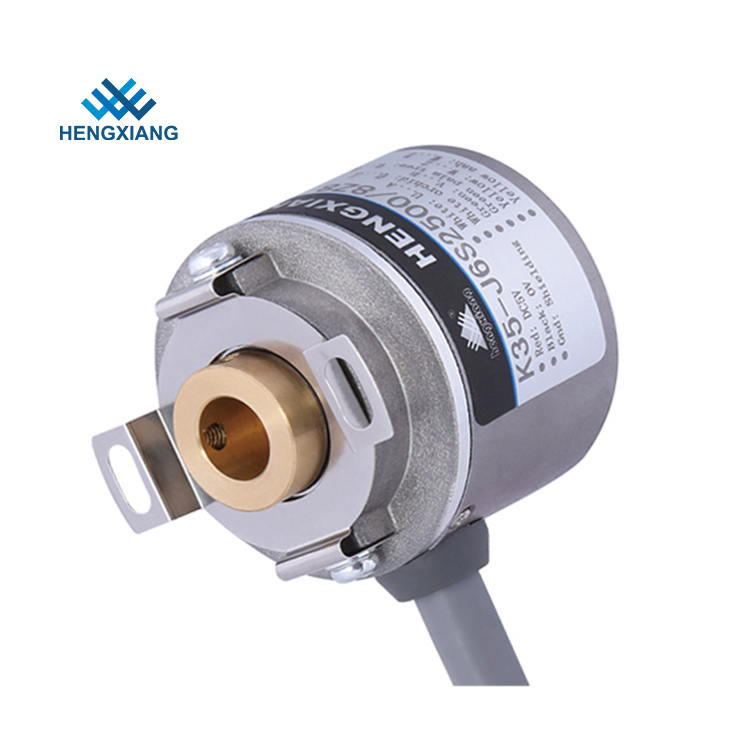

Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder

Codificador rotatorio de TTL de las señales del motor servo del codificador del eje rotatorio ampliado del hueco

Productos - Codificador rotatorio del motor servo
  • Alta luz

    Codificador rotatorio ampliado del motor servo

    ,

    Codificador rotatorio de TTL del eje hueco

    ,

    Codificador rotatorio de TTL del agujero ciego

  • Tipo del codificador
    Codificador ampliado
  • Diámetro externo
    35m m
  • Grueso
    35m m
  • Dimensión de instalación
    29m m
  • Tipo hueco del eje
    agujero ciego
  • Diámetro hueco del eje
    Diámetro hueco del eje
  • Resolución
    30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2
  • Fase de salida
    Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    Codificador rotatorio hueco ampliado de TTL del codificador de eje del reemplazo K35 de las señales
  • Cantidad de orden mínima
    codificador 1pcs para comenzar orden
  • Precio
    negotiable
  • Detalles de empaquetado
    cada uno 1 pedazo fue embalada en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    D/A, D/P, T/T, Western Union, tarjeta de crédito, Master Card, Paypal, etc
  • Capacidad de la fuente
    pedazos 100K por año

Codificador rotatorio de TTL de las señales del motor servo del codificador del eje rotatorio ampliado del hueco

  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
  • Incremental Signals Servo Motor Rotary Encoder Hollow Shaft TTL Rotary Encoder
Obtener precio Contactar ahora

Codificador rotatorio hueco ampliado de TTL del codificador de eje del reemplazo K35 de las señales ERN1123 200001L70-FU con el transporte integral





Número de parte del codificador algún K35
K35-J12C1000/4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000

Especificación para el codificador del motor servo K35

Artículos Parámetros básicos
Marca HENGXIANG
Tipo del codificador Codificador ampliado
Diámetro externo 35m m
Grueso 35m m
Dimensión de la instalación 40m m (placa 35T40 de la primavera); 29m m (35T29)
Tipo hueco del eje agujero ciego
Diámetro hueco del eje 6m m, 8m m; 10m m
Resolución 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8
Fase de salida Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w
Voltaje de fuente DC5V Y DC8--30V
Fuerza del aislamiento AC500V 60s
Resistencia de aislamiento 10MΩ
Tierra no conectar con el codificador
Marca al ratio de espacio el 45% al 55%
comenzar el esfuerzo de torsión menos que 5.9x 10-3 N.m
Momento de Intertia menos que 1x 10-6kg.m2
Carga de eje 30N radial; 20N axial
Revolución superior 5000RPM
Llevar vida 1.5x109 revs en la carga clasificada (100000hours en 2500RPM)
Temperatura ambiental Funcionamiento: - 20 ~+80°; almacenamiento: - 25 ~+90°
Humedad ambiental Funcionamiento y almacenamiento: 35-85%RH (noncondensing)
Vibración (aguante) Amplitud 0.75m m, 5-55Hz, 2 horas para de tres ejes individualmente
Calcetín (aguante) 490m/s2, ms 11 tres veces para X, Y, dirección de Z individualmente
Shell Material muere la fundición de aluminio
Certificación CE
paquete Caja del cartón
Peso neto Sobre 100g (con el paquete)

Codificador rotatorio de TTL de las señales del motor servo del codificador del eje rotatorio ampliado del hueco 0

Codificador rotatorio de TTL de las señales del motor servo del codificador del eje rotatorio ampliado del hueco 1

Nuestra ventaja

· Durante 18 años del codificador de experiencia de la producción

· Más de 20 años experimentaron a ingenieros

· Equipo de trabajo profesional

· Estándar de alta calidad

· Tiempo de respuesta rápido

· Modelo para uso general Patent Certificate

· Propia marca y marca única

· Certificación del CE para todos los modelos

· Fecha de la pronta entrega

· inspección completa del 100% antes del envío


Capacidad de la producción del codificador de la fábrica
5000 pedazos por mes
-------- Cadena de producción capacidad
50000 pedazos por año
--------Unidades reales producidas (año pasado)

Condiciones de pago:
1. T/T, unión occidental, tarjeta de crédito, Paypal, etc
2. 3-5 días laborables después de que pago recibido
3. los codificadores estarán una vez listos enviado

Materias que necesitan la atención
1. debe elegir el voltaje de fuente de alimentación: DC5V o DC8-30V
2. debe elegir número de modelo de la placa del resorte plano si usted selecciona el codificador de eje hueco
3. Aconseje por favor la velocidad del motor (RPM) que usted realmente para utilizar
4. Si usted tiene cualesquiera otros requisitos, proporcione por favor el parámetro del detalle
Codificador rotatorio de TTL de las señales del motor servo del codificador del eje rotatorio ampliado del hueco 2
