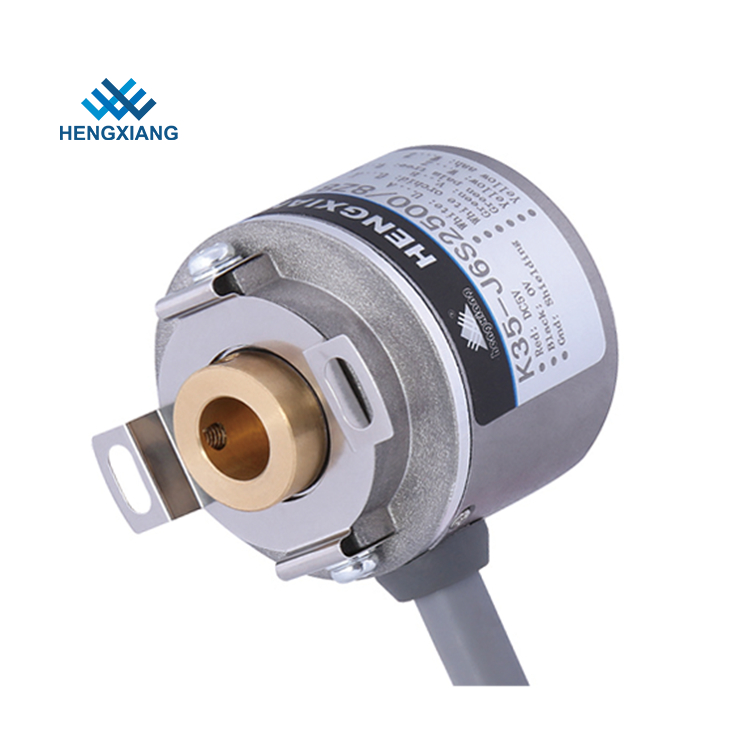

codificador absoluto del motor de pasos de 35m m DC del eje servo del hueco

Codificador servo del motor de pasos de la C.C. del codificador barato 35m m del precio con el eje del agujero

Artículos	Parámetros básicos
Marca	HENGXIANG
Tipo del codificador	Codificador ampliado
Diámetro externo	35m m
Grueso	35m m
Dimensión de la instalación	40m m (placa 35T40 de la primavera); 29m m (35T29)
Tipo hueco del eje	agujero ciego
Diámetro hueco del eje	6m m, 8m m; 10m m (profundidad 15m m)
Resolución	50; 60; 100; 200; 250; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000
	1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8
Fase de salida	Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w
Voltaje de fuente	DC5V Y DC8--30V
Outlettype	Cable hacia fuera del lado
Modo de salida	NPN/PNP (salida de colector abierto)
	Salida del voltaje
	Salida de vaivén
	línea de impulsión (26LS31) TTL
	línea de impulsión (DC8-30V) HTL
	La fase ABZ de TTL (DC5V) está detrás de la fase UVW
Grado de la protección	IP50
Longitud de cable	500m m
Consumo actual	120mA MAX
Frenquency superior de la respuesta	300KHZ
Ondulación permisible	≤3%rms
Voltaje de la carga	≤DC30V
Fuerza del aislamiento	AC500V 60s
Resistencia de aislamiento	10MΩ
Tierra	no conectar con el codificador
Marca al ratio de espacio	el 45% al 55%
comenzar el esfuerzo de torsión	menos que 5.9x 10-3 N.m
Momento de Intertia	menos que 1x 10-6kg.m2
Carga de eje	30N radial; 20N axial
Revolución superior	5000RPM
Llevar vida	1.5x109 revs en la carga clasificada (100000hours en 2500RPM)
Temperatura ambiental	Funcionamiento: - 20 ~+85°; almacenamiento: - 25 ~+90°
Humedad ambiental	Funcionamiento y almacenamiento: 35-85%RH (noncondensing)
Vibración (aguante)	Amplitud 0.75m m, 5-55Hz, 2 horas para de tres ejes individualmente
Calcetín (aguante)	490m/s2, ms 11 tres veces para X, Y, dirección de Z individualmente
Shell Material	Fundición de aluminio del diámetro
Certificación	CE
paquete	Caja del cartón
Peso neto	Sobre 100g (con el paquete)

Fecha de producción
1. para 1-10 muestras: 3-5 días laborables
2. para la producción en masa 20-50: 7-10 días laborables
3. para encima 100pcs, la producción será discutida con los clientes y la nave a tiempo
Condiciones de pago:
1. T/T, unión occidental, tarjeta de crédito, Paypal, etc
2. 3-5 días laborables después de que pago recibido
3. los codificadores estarán una vez listos enviado
Envío
Las mercancías pueden enviado vía TNT, Fedex, UPS, DHL, el ccsme, el etc.
Usted podría seleccionar el expreso según sus requisitos si colector de la carga
Si usted no tiene ninguna cuenta del mensajero, comprobaremos y encontraremos un la más barato y una seguridad expresos para usted.
Nuestra fábrica tiene descuento del 30% con la mayoría de la compañía de mensajero, así que el precio podría ser tan barato como sea posible.
