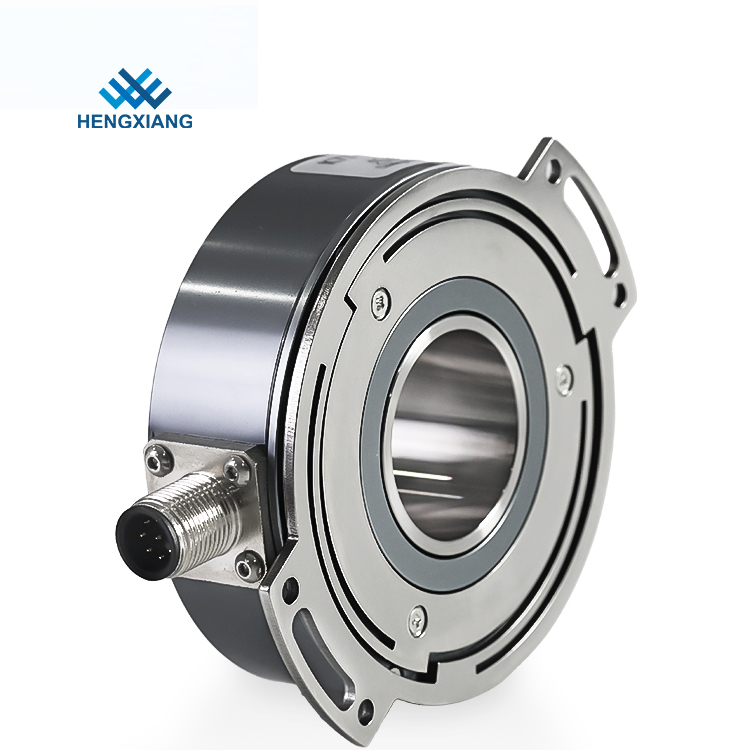

K77 IP65 High Resolution Customized 65536ppr Incremental Encoder

Codificador incremental 65536ppr personalizado de alta resolución K77 IP65

Productos - Codificadores rotatorios ópticos
  • Alta luz

    Codificador incremental 65536ppr personalizado

    ,

    codificador incremental de alta resolución

    ,

    codificadores rotatorios ópticos K77 IP65

  • Pulso
    500-10000ppr (- 65536ppr máximo)
  • PROTECCION
    IP65
  • Diámetro externo
    77m m
  • Conexión
    Zócalo de Radail (zócalo masculino de M12 8pin); cable radial (longitud 1000m m)
  • Tipo del codificador
    codificador ampliado del eje del hueco
  • Diámetro del eje
    25m m; 30m m (el eje se puede modificar para requisitos particulares 30m m máximos)
  • Phase
    ABZ/ ±ABZ
  • Tipo de salida
    OC (NPN); De vaivén; HTL; TTL
  • Tamaño de la instalación
    85m m (el tamaño de la placa de la primavera puede ser modificado para requisitos particulares)
  • Espesor
    31 mm
  • Certificado
    CE; ISO9001
  • MOQ
    PC 1
  • Lugar de origen
    Shanghai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    K77
  • Cantidad de orden mínima
    1 Uds codificador para iniciar el pedido
  • Precio
    negotiable
  • Detalles de empaquetado
    cada 1 pieza se empaquetó en una sola caja de cartón
  • Tiempo de entrega
    3-5 días hábiles para pedidos de muestra, 7-15 días hábiles para pedidos en masa
  • Condiciones de pago
    D/A, D/P, T/T, Western Union, tarjeta de crédito, tarjeta maestra, Paypal, etc.
  • Capacidad de la fuente
    100K piezas por año

Codificador incremental 65536ppr personalizado de alta resolución K77 IP65

  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
  • K77 IP65 High Resolution Customized 65536ppr Incremental Encoder
Obtener precio Contactar ahora

K77 IP65 alta resolución personalizado 65536ppr codificador incremental hengxiang motor industria mecánica



Definición del codificador:
Es un sensor rotatorio que convierte el desplazamiento rotacional en una serie de señales de pulsos digitales, estos pulsos se pueden usar para controlar el desplazamiento angular, si el codificador se combina con una barra de engranajes o tornillo, también se puede usar para medir lineal desplazamiento.



1. Característica: K77personalización hCodificador incremental de eje de seguimiento, resolución/instalación/eje se puede personalizar.Por favor consulte venta para más información.



2.Solicitud: Motor, CNC y otros campos de automatización industrial.



3. Parámetro importante: Resolución hasta65536ppr, alto grado de protecciónIP65



Parámetros básicos
Elementos
Parametros basicos
Tipo de codificador
codificador incremental
Marca
HENGXIANG
Diámetro externo
77 mm
Espesor
31 mm
Dimensión de instalación
R85mm (placa de resorte 77B85)
Tipo de eje hueco
a través del orificio
Diámetro del eje hueco
25 mm, 30 mm
Resolución
500;512;1000;1024;2000;2048;2500;
4000;4096;5000;8000;8192;10000ppr
Fase de salida
Fase A+,B+,Z+,A-,B-,Z-
Tensión de alimentación
CC5V;CC8-30V
Tipo de salida
Zócalo radial (M12, conector macho de 8 pines);cable radial
Modo de salida
NPN (salida de colector abierto)
Salida push-pull
unidad de línea (26LS31, DC5V) TTL
unidad de línea (26C31, DC5V) TTL
unidad de línea (DC8-30V) HTL
Consumo actual
100mA MÁX.
Frecuencia de respuesta superior
100KHZ
Ondulación admisible
≤3%rms
Voltaje de carga
≤DC30V
TIERRA
no se conecta al codificador
Relación de marca a espacio
45% a 55%
par de arranque
menos de 80x 10-3 Nm
momento de inercia
menos de 100x 10-6kg.m2
Carga del eje
70N radiales;axial 50N
REV superior
3000RPM;IP65
Teniendo vida
1.5x109 revoluciones a carga nominal (100000hrs a 2500RPM)
Temperatura ambiental
En funcionamiento:-20 ～+85°; almacenamiento:-25 ～+90°
Humedad ambiental
Funcionamiento y almacenamiento: 35-85% HR (sin condensación)
Vibración (soportar)
Amplitud 1,52 mm, 5-55 Hz, 2 horas para tres ejes individualmente
Calcetín (soportar)
1960 m/s2, 11 ms tres veces para la dirección X, Y, Z individualmente
Material del eje
Acero inoxidable
Material de la cáscara
Aluminio fundido
Longitud del cable
1000 mm
Grado de protección
IP65
Longitud del cable
1M (la longitud del cable podría agregarse apropiadamente

requiere, pero necesita el pago individualmente)
Certificación
CE
paquete
Caja de carton
Peso neto
Aproximadamente 500 g (con paquete)
Descripción de productos

Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 0



Confirmación de parámetros:
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 1



Dimensiones básicas:
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 2
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 3
Empaquetado del producto
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 4
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 5
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 6
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 7
Uso del producto
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 8
Acerca de la fábrica
ShanghaiHengxiangOptical Electronics Co.,Ltd, ubicada en Shanghái, una ciudad internacional de China, establecida en 2001, es una corporación de alta tecnología de fabricación profesional, proporciona investigación y fabricación, entidad que integra diseño óptico, mecánico y electrónico.Ahora hemos terminado la canalización primaria de la fabricación del codificador.Después del desarrollo durante muchos años, los codificadores rotatorios ahora tienen 10 series y más de 100 tipos, ambos de venta popular en todo el mundo.Nuestros codificadores rotatorios son ampliamente utilizados para el campo de la automatización, como equipo de oficina, equipo de conservación de agua, equipo eléctrico, maquinaria textil, maquinaria de carpintería, maquinaria de inyección, equipo de vulcanización, dispositivo médico, máquina CNC, máquina metalúrgica, maquinaria de impresión, máquina de prueba, elevador, Servomotor, máquina de embalaje, etc., y ha ganado la confianza y la gran reputación de los clientes.El codificador de la marca "HengXiang", tiene el certificado del sistema de gestión de calidad ISO9001: 2000 y la certificación CE, además, tenemos cinco patentes de invención propias y cinco patentes de modelo de utilidad, también aprobamos el proyecto de transformación de logros nuevos y de alta tecnología de Shanghai.Nuestro objetivo: satisfacer los requisitos del cliente, crear valor social, atender a los clientes con atención y lograr una situación beneficiosa para todos.Damos la bienvenida sinceramente a todos los clientes a visitar nuestra empresa, revisar y personalizar los productos de la marca "HengXiang".
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 9
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 10
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 11
Codificador incremental 65536ppr personalizado de alta resolución K77 IP65 12
Preguntas más frecuentes
P: ¿Cuál es su MOQ?
R: 1 Uds.
P: ¿Cómo pedir su codificador?
R: Contáctenos o envíenos un correo electrónico, le responderemos lo antes posible.
P: ¿Es usted una fábrica o una empresa comercial?
R: somos 100% de fábrica con nuestra marca.
P: ¿Cuál es su marca?
R: HENGXIANG
P: ¿puede enviar su producto a nuestro país?
R: Sí, indique su destino y código postal, verificaremos el costo del flete de inmediato.
P: ¿Cómo obtener el último precio?
R: Contáctenos y dígame la selección del modelo de codificador.
P: ¿Cómo seleccionar un modelo de codificador correcto?
R: Un modelo de codificador correcto se basa en diferentes aplicaciones y parámetros, puede contactarnos para obtener soporte técnico si tiene
cualquier duda.
P: ¿Ofrecen soporte técnico?
R: Sí, contamos con un técnico profesional que puede resolver todas sus dudas.
P: ¿Puede su fábrica ofrecer una muestra?
R: Sí, se puede proporcionar una muestra.
P: ¿Cómo pagar una muestra?
R: Actualmente, nuestra fábrica acepta T/T, tarjeta de crédito, Paypal, Western Union o efectivo. P: ¿Puedo visitar su fábrica?
R: Sí, le invitamos a visitar nuestra fábrica en cualquier momento si es conveniente.
P: ¿Cuál es su tiempo de entrega?
R: generalmente 3 días hábiles para la muestra, 7-15 días para la producción en masa,
La fecha de producción depende de la cantidad del pedido.
