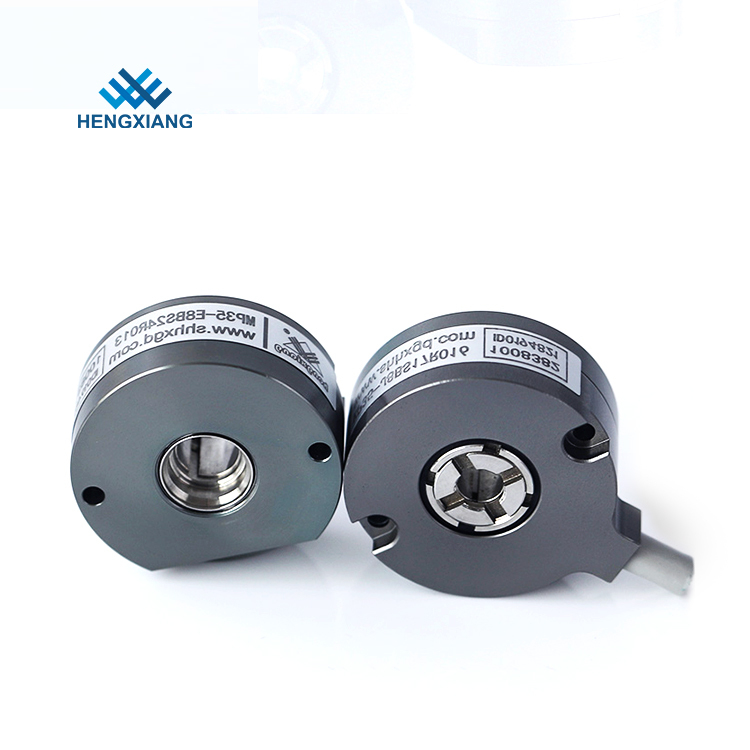

Single Turn Rotary Hollow Shaft Absolute Encoder 20bit MP35 For Robotics

Codificador absoluto 20bit MP35 del solo de la vuelta eje rotatorio del hueco para la robótica

Productos - Codificador hueco del absoluto del eje
  • Alta luz

    Codificador rotatorio óptico de la sola vuelta

    ,

    Codificador absoluto de la sola vuelta de la robótica

    ,

    Codificador absoluto del eje rotatorio del hueco

  • Marca
    HENGXIANG
  • Tipo del codificador
    Codificador absoluto
  • Diámetro externo
    35m m
  • Tipo hueco del eje
    A través del agujero
  • Diámetro hueco del eje
    14m m; 15m m; 19m m; 20m m; 24m m
  • Resolución
    solo-vuelta: 17Bit, 19Bit, 20Bit, 22Bit, 24Bit; 2016=20+16Bit, 2216=22+16Bit, 2416=24+16Bit
  • Interfaz
    E=SM08B-GHS-TB; Cable de J=radial
  • Comunicación
    B=BISS-C; S=SSI
  • Conexión eléctrica
    R=RS-485
  • Protección
    IP50
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    MP35
  • Cantidad de orden mínima
    codificador 1pcs para comenzar orden
  • Precio
    negotiable
  • Detalles de empaquetado
    cada uno 1 pedazo fue embalada en la sola caja del cartón
  • Tiempo de entrega
    3-5 días laborables para la orden de la muestra, 7-15 días laborables para la orden total
  • Condiciones de pago
    MP35
  • Capacidad de la fuente
    pedazos 100K por año

Codificador absoluto 20bit MP35 del solo de la vuelta eje rotatorio del hueco para la robótica

  • Single Turn Rotary Hollow Shaft Absolute Encoder 20bit MP35 For Robotics
  • Single Turn Rotary Hollow Shaft Absolute Encoder 20bit MP35 For Robotics
  • Single Turn Rotary Hollow Shaft Absolute Encoder 20bit MP35 For Robotics
  • Single Turn Rotary Hollow Shaft Absolute Encoder 20bit MP35 For Robotics
Obtener precio Contactar ahora

Codificador absoluto óptico de la vuelta 17bit 19bit 20bit 22bit 24bit MP35 de la robótica del uso del codificador del rotery Rs485 solo



Descripción de producto MP35
Codificador absoluto 20bit MP35 del solo de la vuelta eje rotatorio del hueco para la robótica 0

  •

  • ¿Por qué elíjanos?

--Marca de HENGXIANG--El socio digno de confianza
--CE aprobado--calidad del producto favorecida;
--Entrega rápida--capacidad común fuerte del producto;
--La fábrica proporciona directamente un precio competitivo;
--Servicio todo en uno--para su experiencia de compra eficiente;
--El diseño del OEM aceptó--el diseño modificado para requisitos particulares, su propia marca aceptó
Codificador absoluto 20bit MP35 del solo de la vuelta eje rotatorio del hueco para la robótica 1
Codificador absoluto 20bit MP35 del solo de la vuelta eje rotatorio del hueco para la robótica 2
Codificador absoluto 20bit MP35 del solo de la vuelta eje rotatorio del hueco para la robótica 3



Parámetros rotatorios del codificador de la serie MP35
Artículos
Parámetros básicos
Marca
Hengxiang
Tipo del codificador
Codificador absoluto
Diámetro externo
35m m
Grueso
15m m
Tipo hueco del eje
A través del agujero
Diámetro hueco del eje
14m m; 15m m; 19m m; 20m m; 24m m
Resolución
solo-vuelta: 17Bit, 19Bit, 20Bit, 22Bit, 24Bit

2016=20+16Bit, 2216=22+16Bit, 2416=24+16Bit
Interfaz
E=SM08B-GHS-TB; Cable de J=radial
Comunicación
B=BISS-C; S=SSI
Conexión eléctrica
R=RS-485
Modo de salida

S=single-turn
Principio de exploración
Código de rejilla reflexivo
Exactitud
±60”
Velocidad de la respuesta
Acción normal: 6000min-1
Ruido de la señal de la posición del RMS
± 2@18 bits/r
Frecuencia de reloj de la comunicación
≤10MHz (BISS) o ≤ 5MHz (SSI)
Hora de salida
valor típico: 13ms
Período de muestreo absoluto de la posición
≤75 ns
Velocidad permisible
≤32200 r/min (restringido por límite de velocidad mecánico)
Cable
Cable torcer-emparejado diferenciado
Longitud de cable
200mm-10000m m
Conexión mecánica
Con el bearing& eje de fijación cercado
Comenzar el esfuerzo de torsión
menos que 9.8×10-3 N.m
Momento de inercia
menos que 6.5×10-6 kg.m2
Carga de eje
30N radial; 20N axial
Mató velocidad
≤6000rpm
Shell Material
Aluminio
Temperatura ambiental
Funcionamiento: -20~+95℃; Almacenamiento: -25~+100℃
Humedad ambiental
Funcionamiento y almacenamiento: 35~85%RH (Noncondensing)
Vibración
Amplitud 1.52m m, 5~55HZ, 2h para X, Y, dirección de Z individualmente
Choque
980m/s2 11ms, tres veces para X, Y, dirección de Z individualmente
Protección
IP50
Peso neto
Sobre 100g
Uso del producto
Codificador absoluto 20bit MP35 del solo de la vuelta eje rotatorio del hueco para la robótica 4

  •

    • Introducción del uso del producto



- Fertilizante inteligente
--Elevación y metalúrgico --motores asincrónicos trifásicos
- Acondicionador de aire solar
- Sistema de prueba del rotor de la armadura
- Cortadora de alta velocidad
Rodera automática - probador
- Equipo inteligente
Petróleo - maquinaria y equipo
- Equipo eléctrico
- Invertery
Introducción de Hengxiang Company
La electrónica Co., Ltd de ShanghaiHengxiangOptical, situado en Shangai, una ciudad internacional de China, disposición en 2001, es una sociedad de alta tecnología de fabricación profesional, un providesresearch y una fabricación, un diseño óptico, mecánico y electrónico el entityintegrating. Ahora hemos acabado la cañería primaria de la fabricación del codificador. Después del desarrollo durante muchos años, los codificadores rotatorios ahora tienen 10 series y sobre 100 clases, popular venta en todo el mundo. Nuestros codificadores rotatorios son ampliamente utilizados para el campo de la automatización, por ejemplo, el mobiliario de oficinas, equipo de la conservación del agua, equipo eléctrico, maquinaria de la materia textil, maquinaria de Carpentrymachinery, de la inyección, Vulcanizateequipment, aparato médico, máquina del CNC, máquina metalúrgica, maquinaria de impresión, máquina de prueba, elevador, empaquetadora serva del motor, etc., y han ganado confianza y la alta reputación de clientes.
Codificador absoluto 20bit MP35 del solo de la vuelta eje rotatorio del hueco para la robótica 5
Codificador absoluto 20bit MP35 del solo de la vuelta eje rotatorio del hueco para la robótica 6
Codificador absoluto 20bit MP35 del solo de la vuelta eje rotatorio del hueco para la robótica 7



El codificador de la marca de “HengXiang”, tiene ISO9001: El certificado 2000 del sistema de gestión de la calidad y certificación del CE, por otra parte, tenemos los propio
las patentes de la invención cinco y las patentes modelo para uso general cinco, también pasaron el nuevo y de alta tecnología de AchievementsTransformation proyecto de Shangai.
Nuestra blanco: El requisito del cliente de la reunión, creando valor social, clientes de servicio atento y la realización provechosa para ambas partes. Sinceramente agradable
todos los clientes para visitar nuestra compañía, a revisarlos y productos de la marca de “HengXiang” de la aduana.
Codificador absoluto 20bit MP35 del solo de la vuelta eje rotatorio del hueco para la robótica 8

Materias que necesitan la atención

1. Debe elegir el voltaje de fuente de alimentación: DC5V o DC8-30V

2. Debe elegir número de modelo de la placa del resorte plano si usted selecciona el codificador de eje hueco

3. Aconseje por favor la velocidad del motor (RPM) que usted realmente para utilizar

4. Si usted tiene cualesquiera otros requisitos, proporcione por favor los parámetros del detalle



Envío

1. Las mercancías pueden enviado vía TNT, Fedex, UPS, DHL, el ccsme, el etc.

2. Usted podría seleccionar el expreso según sus requisitos si colector de la carga

3. Si usted no tiene ninguna cuenta del mensajero, comprobaremos y encontraremos un la más barato y una seguridad expresos para usted.

4. Nuestra fábrica tiene descuento del 30% con la mayoría de la compañía de mensajero, así que el precio podría ser tan barato como sea posible.
