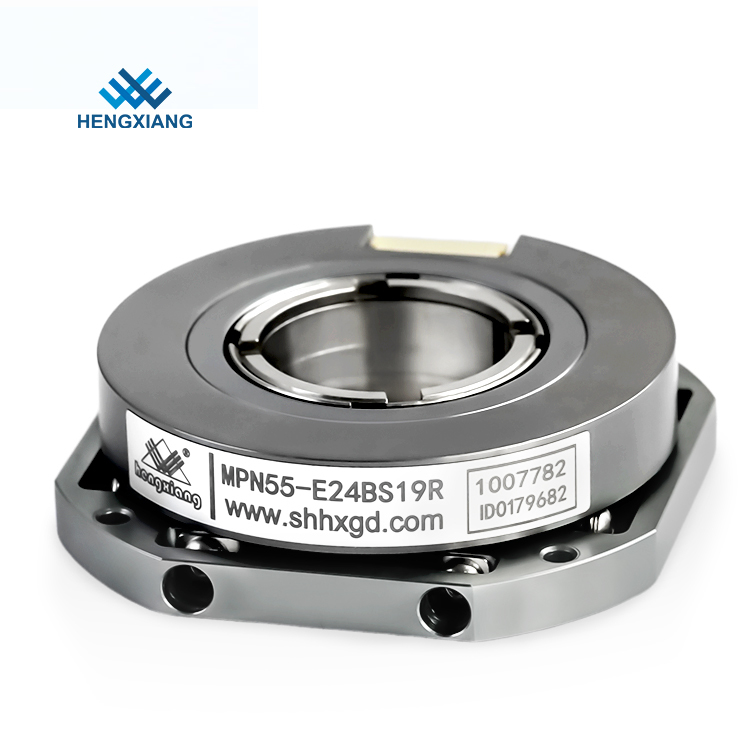

Codificador de robot absoluto de brida rotativa multigiro de 16 bits y 32 bits SSI 15mm hueco MPN55
Codificador absoluto:
El codificador absoluto es el sensor que emite directamente digital, hay varios discos de código concéntricos a lo largo de la dirección radial en su disco de código circular, hay sectores translúcidos y no translúcidos en cada canal compuestos entre sí, los árboles de sector de los canales de código adyacentes son relación doble, el número de canales de código en el disco de código es el número de bits de su binario digital, en un lado del disco de código está la fuente de luz.
1. Característica:Bridacodificador, tipo absoluto,multivuelta,eje hueco, codificador SSI,
proveedor chino de codificador de alta calidad en Shanghái.
2. Aplicación:servo motor,robot y otras automatizaciones industriales.
3. Parámetros importantes:
|
Elementos
|
Parametros basicos
|
|
Marca
|
Hengxiang
|
|
Tipo de codificador
|
codificador absoluto
|
|
Diámetro externo
|
55 mm (brida de montaje de 65 mm)
|
|
Espesor
|
15 mm
|
|
Tipo de eje hueco
|
A través del orificio
|
|
Diámetro del eje hueco
|
14 mm;15 mm;19 mm;20 mm;24 mm
|
|
Resolución
|
vuelta única: 17 bits, 19 bits, 20 bits, 22 bits, 24 bits
|
|
multivuelta: 1716=17+16Bit, 1916=19+16Bit,
|
|
2016=20+16 bits, 2216=22+16 bits, 2416=24+16 bits
|
|
Interfaz
|
E=SM08B-GHS-TB; J=cable radial
|
|
Comunicación
|
B=BISS-C;S = ISQ
|
|
Conexión eléctrica
|
R=RS-485
|
|
Modo de salida
|
M = multivuelta
|
|
S = vuelta única
|
|
Principio de escaneo
|
Código de rejilla reflectante
|
|
Precisión
|
±80"
|
|
Velocidad de respuesta
|
Acción normal: 6000min-1
|
|
Ruido de señal de posición RMS
|
±2 a 18 bits/r
|
|
Frecuencia de reloj de comunicación
|
≤10 MHz (BISS) o ≤ 5 MHz (SSI)
|
|
Tiempo de empezar
|
valor típico: 13ms
|
|
Período de muestreo de posición absoluta
|
≤75 ns
|
|
Velocidad permitida
|
≤32200 r/min (restringido por el límite de velocidad mecánico)
|
|
Cable
|
Cable par trenzado diferencial
|
|
Longitud del cable
|
200mm-10000mm
|
|
Conexión mecánica
|
Con cojinete y eje de bloqueo rodeado
|
|
Par de arranque
|
menos de 9,8×10-3 Nm
|
|
Momento de inercia
|
menos de 6,5×10-6 kg.m2
|
|
Carga del eje
|
radiales 30N;Axiales 20N
|
|
velocidad de giro
|
≤6000rpm
|
|
Material de la cáscara
|
Aluminio
|
|
Temperatura ambiental
|
En funcionamiento: -20~+95 ℃;Almacenamiento: -25~+100℃
|
|
Humedad ambiental
|
Funcionamiento y almacenamiento: 35~85 % HR (sin condensación)
|
|
Vibración
|
Amplitud 1.52mm, 5~55HZ,2h para dirección X,Y,Z individualmente
|
|
Choque
|
980m/s2 11ms, tres veces para dirección X,Y,Z individualmente
|
|
Proteccion
|
IP50
|
|
Peso neto
|
Acerca de 150g
|
4. Detalles de MPN55
