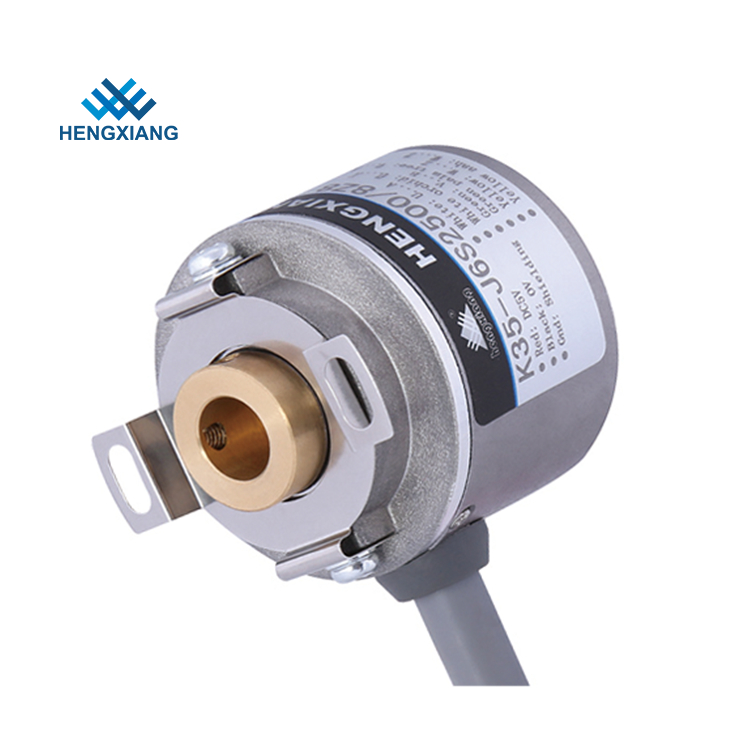

Diámetro externo 35m m 1000ppr del codificador K35 del eje del hueco del codificador ampliado del agujero ciego
Número de parte del codificador algún K35
K35-J12C1000/4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000
Especificación para el codificador del motor servo K35
Artículos | Parámetros básicos |
Marca | HENGXIANG |
Tipo del codificador | Codificador ampliado |
Diámetro externo | 35m m |
Grueso | 35m m |
Dimensión de la instalación | 40m m (placa 35T40 de la primavera); 29m m (35T29) |
Tipo hueco del eje | agujero ciego |
Diámetro hueco del eje | 6m m, 8m m; 10m m |
Resolución | 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000 |
1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2000/4; 2000/6; 2000/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 | |
Fase de salida | Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w |
Voltaje de fuente | DC5V Y DC8--30V |
Fuerza del aislamiento | AC500V 60s |
Resistencia de aislamiento | 10MΩ |
Tierra | no conectar con el codificador |
Marca al ratio de espacio | el 45% al 55% |
comenzar el esfuerzo de torsión | menos que 5.9x 10-3 N.m |
Momento de Intertia | menos que 1x 10-6kg.m2 |
Carga de eje | 30N radial; 20N axial |
Revolución superior | 5000RPM |
Llevar vida | 1.5x109 revs en la carga clasificada (100000hours en 2500RPM) |
Temperatura ambiental | Funcionamiento: - 20 ~+80°; almacenamiento: - 25 ~+90° |
Humedad ambiental | Funcionamiento y almacenamiento: 35-85%RH (noncondensing) |
Vibración (aguante) | Amplitud 0.75m m, 5-55Hz, 2 horas para de tres ejes individualmente |
Calcetín (aguante) | 490m/s2, ms 11 tres veces para X, Y, dirección de Z individualmente |
Shell Material | muere la fundición de aluminio |
Certificación | CE |
paquete | Caja del cartón |
Peso neto | Sobre 100g (con el paquete) |
Nuestra ventaja
· Durante 18 años del codificador de experiencia de la producción
· Más de 20 años experimentaron a ingenieros
· Equipo de trabajo profesional
· Estándar de alta calidad
· Tiempo de respuesta rápido
· Modelo para uso general Patent Certificate
· Propia marca y marca única
· Certificación del CE para todos los modelos
· Fecha de la pronta entrega
· inspección completa del 100% antes del envío
Capacidad de la producción del codificador de la fábrica
5000 pedazos por mes
-------- Cadena de producción capacidad
50000 pedazos por año
--------Unidades reales producidas (año pasado)
Condiciones de pago:
1. T/T, unión occidental, tarjeta de crédito, Paypal, etc
2. 3-5 días laborables después de que pago recibido
3. Los codificadores estarán una vez listos enviado
Materias que necesitan la atención
1. Debe elegir el voltaje de fuente de alimentación: DC5V o DC8-30V
2. Debe elegir número de modelo de la placa del resorte plano si usted selecciona el codificador de eje hueco
3. Aconseje por favor la velocidad del motor (RPM) que usted realmente para utilizar
4. Si usted tiene cualesquiera otros requisitos, proporcione por favor el parámetro del detalle
