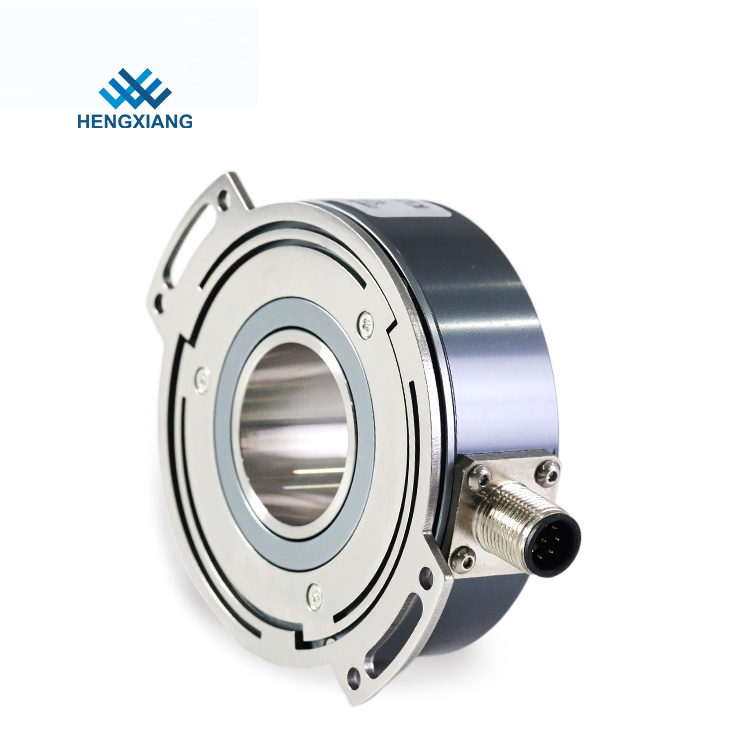

A través de codificador ampliado rotatorio fotoeléctrico de la máquina del agujero 2500p/R Ip65
1. Característica: El codificador ampliado del eje del hueco del arreglo para requisitos particulares K77, resolución/instalación/eje puede ser modificado para requisitos particulares. Consulte por favor la venta para más información.
2. Uso: El motor, el CNC y el otro campo de la automatización industrial.
3. Parámetro importante: Resolución hasta 65536ppr, alto grado IP65 de la protección
Artículos
|
Parámetros básicos
|
Tipo del codificador
|
Codificador ampliado
|
Marca
|
HENGXIANG
|
Diámetro externo
|
77m m
|
Grueso
|
31m m
|
Dimensión de la instalación
|
R85mm (placa 77B85 de la primavera)
|
Tipo hueco del eje
|
a través del agujero
|
Diámetro hueco del eje
|
25m m, 30m m
|
Resolución
|
500; 512; 1000; 1024; 2000; 2048; 2500;
|
4000; 4096; 5000; 8000; 8192; 10000ppr
|
Fase de salida
|
Fase A+, B+, Z+, a, b, z
|
Voltaje de fuente
|
DC5V; DC8-30V
|
Tipo del mercado
|
Conector macho (M12, 8pin) del zócalo radial; Cable radial
|
Modo de salida
|
NPN (salida de colector abierto)
|
Salida de vaivén
|
línea de impulsión (26LS31, DC5V) TTL
|
línea de impulsión (26C31, DC5V) TTL
|
línea de impulsión (DC8-30V) HTL
|
Consumo actual
|
100mA MAX
|
Frenquency superior de la respuesta
|
100KHZ
|
Ondulación permisible
|
≤3%rms
|
Voltaje de la carga
|
≤DC30V
|
Tierra
|
no conectar con el codificador
|
Marca al ratio de espacio
|
el 45% al 55%
|
comenzar el esfuerzo de torsión
|
menos que 80x 10-3 N.m
|
Momento de Intertia
|
menos que 100x 10-6kg.m2
|
Carga de eje
|
70N radial; 50N axial
|
Revolución superior
|
3000RPM; IP65
|
Llevar vida
|
1.5x109 revs en la carga clasificada (100000hours en 2500RPM)
|
Temperatura ambiental
|
Funcionamiento: - 20 ~+85°; almacenamiento: - 25 ~+90°
|
Humedad ambiental
|
Funcionamiento y almacenamiento: 35-85%RH (noncondensing)
|
Vibración (aguante)
|
Amplitud 1.52m m, 5-55Hz, 2 horas para de tres ejes individualmente
|
Calcetín (aguante)
|
1960m/s2, ms 11 tres veces para X, Y, dirección de Z individualmente
|
Material del eje
|
Acero inoxidable
|
Shell Material
|
Fundición de aluminio del diámetro
|
Longitud de cable
|
1000m m
|
Grado de la protección
|
IP65
|
Longitud de cable
|
el 1M (la longitud de cable se podría añadir apropiadamente cerca
|
|
requiera, pero necesita el pago individualmente)
|
Certificación
|
CE
|
paquete
|
Caja del cartón
|
Peso neto
|
Sobre 500g (con el paquete)
|
Confirmación del parámetro:
