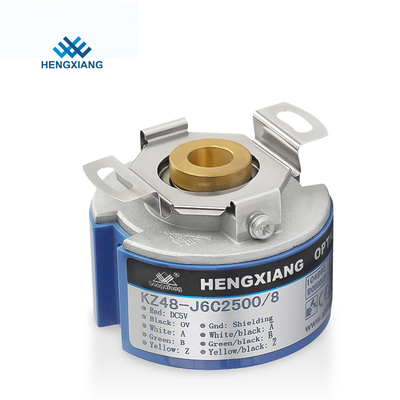

HENGXIANG-K48 Hollow Shaft Incremental Rotary Encoders Series SEB 50-10000P/R

HENGXIANG-K48 Codificadores rotatorios incrementales de eje hueco Serie SEB 50-10000P/R

  • Alta luz

    Codificadores rotatorios incrementales de eje hueco

    ,

    Codificadores rotatorios incrementales SEB

    ,

    Codificadores incrementales de eje hueco de 48 mm

  • Marca
    HENGXIANG
  • Tipo del codificador
    Codificador ampliado
  • Diámetro externo
    48 mm
  • Espesor
    34m m
  • Dimensión de la instalación
    40m m (placa 48T40 de la primavera)
  • Tipo hueco del eje
    a través del agujero recto
  • Diámetro hueco del eje
    6m m; 8m m; 10m m; 12m m
  • Resolución
    50-10000; 1000-10000/4/6/8
  • Fase de salida
    Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, w
  • Voltaje de fuente
    DC5V; DC8--30V
  • Outlettype
    Cable hacia fuera del lado
  • Modo de salida
    NPN/PNP/Voltage/Push-pull/TTL/HTL
  • Grado de la protección
    IP40
  • Peso neto
    Sobre 140g (con el paquete)
  • Lugar de origen
    Shangai, China
  • Nombre de la marca
    HENGXIANG
  • Certificación
    CE,ISO9001
  • Número de modelo
    K48
  • Cantidad de orden mínima
    1 Uds codificador para iniciar el pedido
  • Precio
    negotiable
  • Detalles de empaquetado
    cada 1 pieza se empaquetó en una sola caja de cartón
  • Tiempo de entrega
    3-5 días hábiles para pedidos de muestra, 7-15 días hábiles para pedidos en masa
  • Condiciones de pago
    D/A, D/P, T/T, Western Union, tarjeta de crédito, tarjeta maestra, Paypal, etc.
  • Capacidad de la fuente
    100K piezas por año

HENGXIANG-K48 Codificadores rotatorios incrementales de eje hueco Serie SEB 50-10000P/R

HENGXIANG-K48 Codificadores rotatorios incrementales de eje hueco Serie SEB 50-10000P/R


1).Asuntos que requieren atención
Debe elegir el voltaje de la fuente de alimentación: DC5V o DC8-30V
Debe elegir el número de modelo de la placa de ballesta si selecciona el codificador de eje hueco
Indique la velocidad del motor (RPM) que realmente utiliza
Si tiene otros requisitos, proporcione parámetros detallados

HENGXIANG-K48 Codificadores rotatorios incrementales de eje hueco Serie SEB 50-10000P/R 0


2).Número de pieza relacionado de la serie K48
K48-J6E2048Q12
K48-J6C2500Q10
K48-J12E2000/4Q8
K48-J12C2500/8Q6
K48-J6E3600B12
K48-J6C1024B10
K48-J12E1200/6B8
K48-J12C1200/8B6
K48-J12E1000/6Q12
K48-J12C1000/16Q10

3).Detalles de la especificación

ElementosParametros basicos
MarcaHENGXIANG
Tipo de codificadorcodificador incremental
Diámetro externo48 mm
Espesor34 mm
Dimensión de instalación40 mm (placa de resorte 48T40)
Tipo de eje huecoa través del agujero recto
Diámetro del eje hueco6 mm; 8 mm; 10 mm; 12 mm
Resolución50;60;100;200;256;300;360;500;512;600;720;1000;1024;1200;2000;2048;2500;3600;4096;5000;8192;10000
1000/4/6/8;1024/4/6/8;2048/4/6/8;2500/4/6/8;4096/4/6/8;8192/4/6/8;10000/ 6/8
Fase de salidaFase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Tensión de alimentaciónCC5V;DC8--30V
Tipo de salidaCable fuera del costado
Modo de salidaNPN/PNP (salida de colector abierto)
Salida de voltaje
Salida push-pull
transmisión de línea (26LS31) TTL
unidad de línea (DC8-30V) HTL
TTL (DC5V) fase ABZ están de vuelta de la fase UVW
Grado de protecciónIP40
Longitud del cable500 mm
Consumo actual100mA MÁX.
Frecuencia de respuesta superior100KHZ
Ondulación admisible≤3%rms
Voltaje de carga≤DC30V
Fuerza de aislamientoAC500V 60s
Resistencia de aislamiento10MΩ
TIERRAno se conecta al codificador
Relación de marca a espacio45% a 55%
par de arranquemenos de 9.8x 10-3Nuevo Méjico
momento de inerciamenos de 6.5x 10-6kg.m2
Carga del ejeradiales 50N;axial 30N
REV superior5000RPM
Teniendo vida1.5x109revoluciones a carga nominal (100000hrs a 2500RPM)
Temperatura ambientalEn funcionamiento:-20 ~+85°; almacenamiento:-25 ~+90°
Humedad ambientalFuncionamiento y almacenamiento: 35-85% HR (sin condensación)
Vibración (soportar)Amplitud 0,75 mm, 5-55 Hz, 2 horas para tres ejes individualmente
Calcetín (soportar)490 m/s2,11 ms tres veces para la dirección X,Y,Z individualmente
MaterialAluminio fundido
CertificaciónCE
paqueteCaja de carton
Peso netoAproximadamente 140 g (con paquete)


4).preguntas frecuentes

P1: ¿Cuáles son nuestras fortalezas?

A1:

※Garantía de calidad: los productos han pasado las certificaciones autorizadas de CE-ATC, ISO, QMS, etc. por parte de instituciones de prueba de terceros.

※Tecnología líder: con nueva tecnología de I + D de sensor de alta precisión y equipo de diseño profesional, mejora constante del rendimiento, 21 años de enfoque en la calidad, 3 patentes de invención 17 patentes de aplicación.

※Hecho a medida: con una capacidad técnica madura y una rica experiencia en desarrollo, podemos adaptar codificadores para diferentes necesidades de precisión en varios equipos mecánicos.

※Servicio eficiente: aproveche al máximo los recursos de información ambiental existentes, planificación unificada, especificaciones unificadas, construcción unificada, ahorro de tiempo y eficiencia.

P2: ¿Qué podemos hacer por usted?

A2:Podemos brindarle servicios en el campo de ascensores, motores, CNC, textiles, robots, viento, médicos, equipos de línea de montaje y otras industrias de tecnología de automatización.

P3: ¿Cómo seleccionar un modelo de codificador correcto?

A3: Un modelo de codificador correcto se basa en diferentes aplicaciones y parámetros, puede contactarnos para obtener asistencia técnica si tiene alguna consulta.

Q4: ¿Ofrecen soporte técnico?

A4: Sí, contamos con un técnico profesional que puede resolver todas sus dudas.


5).Circuito de señal del codificador
1. El colector abierto NPN -- El colector abierto NPN (NPN) es una interfaz basada en un circuito de salida con un transistor NPN.
Un colector abierto es la conexión de colector no conectada de un transistor NPN, cuyo emisor está conectado a tierra y cuyo colector está conectado a la salida.
2. Salida PNP
La salida PNP es una interfaz basada en un circuito de salida con un transistor PNP.
3. Salida de contrafase (HTL)
La lógica de transistores de alta tensión funciona con una tensión de alimentación en el rango de 10 y 30 V CC, siendo la más habitual la de 24 V CC.
“Bajo” se define como una salida de entre 0 V y 3 V y “alto” entre VCC y VCC - 3,5 V.
4. Salida TTL RS-422
En una lógica transistor-transistor (TTL), tanto el estado lógico como la amplificación se realizan mediante transistores, de ahí el nombre.
La salida TTL se alimenta con un voltaje fijo de 5 V o con un voltaje variable de entre 10 y 32 V. Para esto, el rango bajo se define como ≤ 0,4 V y el rango alto como ≥ 2,4 V.
