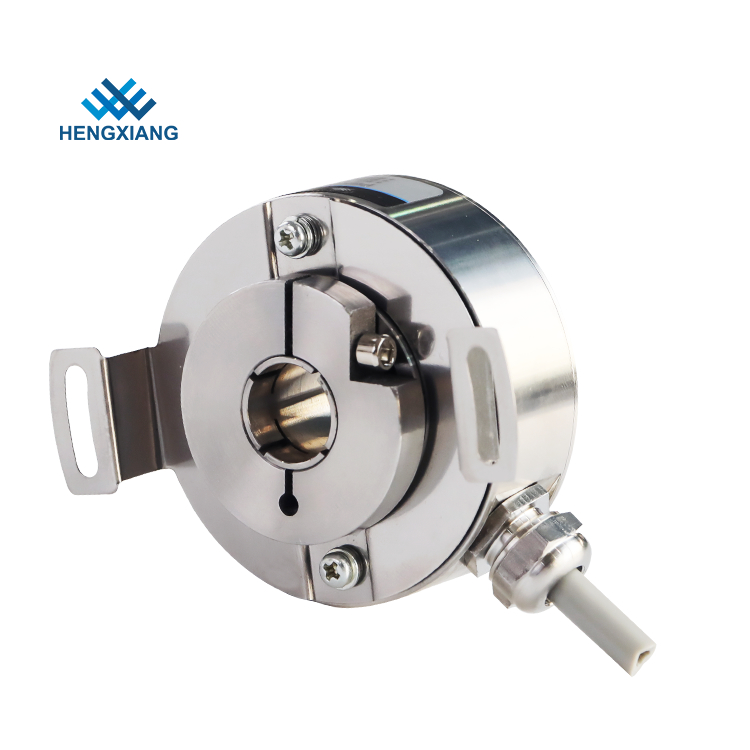

Control ampliado de acero inoxidable de la automatización de los codificadores PGK50 Ip67 del eje del hueco

Un codificador de eje hueco, también llamó un codificador rotatorio, es un dispositivo electromecánico que convierte la posición angular o el movimiento de un eje o de un árbol a un código análogo o digital.

Hay dos tipos principales: absoluto y ampliado (pariente).

La salida de codificadores absolutos indica el cargo actual del eje, haciendo que pescan los transductores con caña.

La salida de codificadores ampliados proporciona la información sobre el movimiento del eje, que se procesa típicamente más lejos a otra parte en la información tal como velocidad, distancia y posición.

Grado de la protección

IP67

Fase de salida

fase ±ABUVW

Uso

Industria textil, motores, empaquetadoras, líneas industriales e incluso en industrias de la baja temperatura.

Circuito de la señal del codificador

1. El colector abierto de NPN -- El colector abierto de NPN (NPN) es un interfaz basado en un circuito de salida con un transistor de NPN.

Un colector abierto es la conexión no relacionada del colector de un transistor de NPN, cuyo emisor está conectado para conectar a tierra y cuyo colector esté conectado con la salida.

2. Salida de PNP

La salida de PNP es un interfaz basado en un circuito de salida con un transistor de PNP.

3. Salida de vaivén (HTL)

Funciones de lógica de alto voltaje del transistor con una fuente del voltaje en el V DC de la gama 10 y 30, con 24 V DC que es el más usual.

El “punto bajo” se define como salida entre de 0 V y 3 V y “alto” como entre VCC y VCC - 3,5 V.

4. Salida de TTL RS-422

En una lógica del transistor-transistor (TTL), la situación lógica y la amplificación son hechas por los transistores, por lo tanto el nombre.

La salida de TTL se suministra tampoco un voltaje fijo de 5 V o un voltaje variable de entre 10 y 32 V. Para esto la gama baja se define como el ≤ 0,4 V y la alta gama como ≥ 2,4 V.
